EC7025风扇｜通信整流模块散热与接口选型
通信整流模块的负载变化、供电与告警接口
通信整流模块要调速和故障告警，EC7025能直接接监控板吗？
需要先核对版本，不能直接认定兼容。风扇供电、调速输入、测速输出和故障告警是不同项目，应分别与监控板的信号、电平及线序对应。确认接口后，再在不同模块负载下检查温升、输入功率和转速变化，并验证异常状态能否被设备识别。未确认告警或调速功能时，不将该版本作为满足这些要求的主选。
发送整流模块与监控板资料，核对EC7025方案 →整流模块选型，先核对这三处
- 供电路径：明确风扇取电位置与输入范围，不把整流模块的输出电压当作风扇额定电压。
- 监控接口：提供控制板针脚定义，分别确认调速、转速读取和异常判断需要的功能。
- 负载验证：在模块实际风道内比较轻载与满载温升；若工作点或接口不满足，另选有对应资料的候选版本。
SXDOOL · EC7025
紧凑电源模块
从安装到散热，逐项匹配
70×70×25mm · EC轴流系列
70mm安装空间，如何兼顾温升、噪声与长期运行？从风道和供电条件出发，比较EC7025不同档位，再用样品验证整机表现。
获取选型与样品支持 →具体供电、轴承与控制功能按选定料号确认。
先判断是否适合，再确定主选与备选
可作为候选
设备具有70×70×25mm安装位、匹配的实际供电与合理进出风路径时，可评估EC7025。对应版本证据和样品试验满足温升、噪声及接口要求后，再列为主选。
不适用或需要比较其他方案
仅有低压直流电源、风道工作点不足，或必须具备尚未确认的调速和告警接口时，不应直接选用。可比较已验证的DC版本、增压轴流或离心方案，备选同样要核对安装与装机表现。
三档参数，按具体版本比较

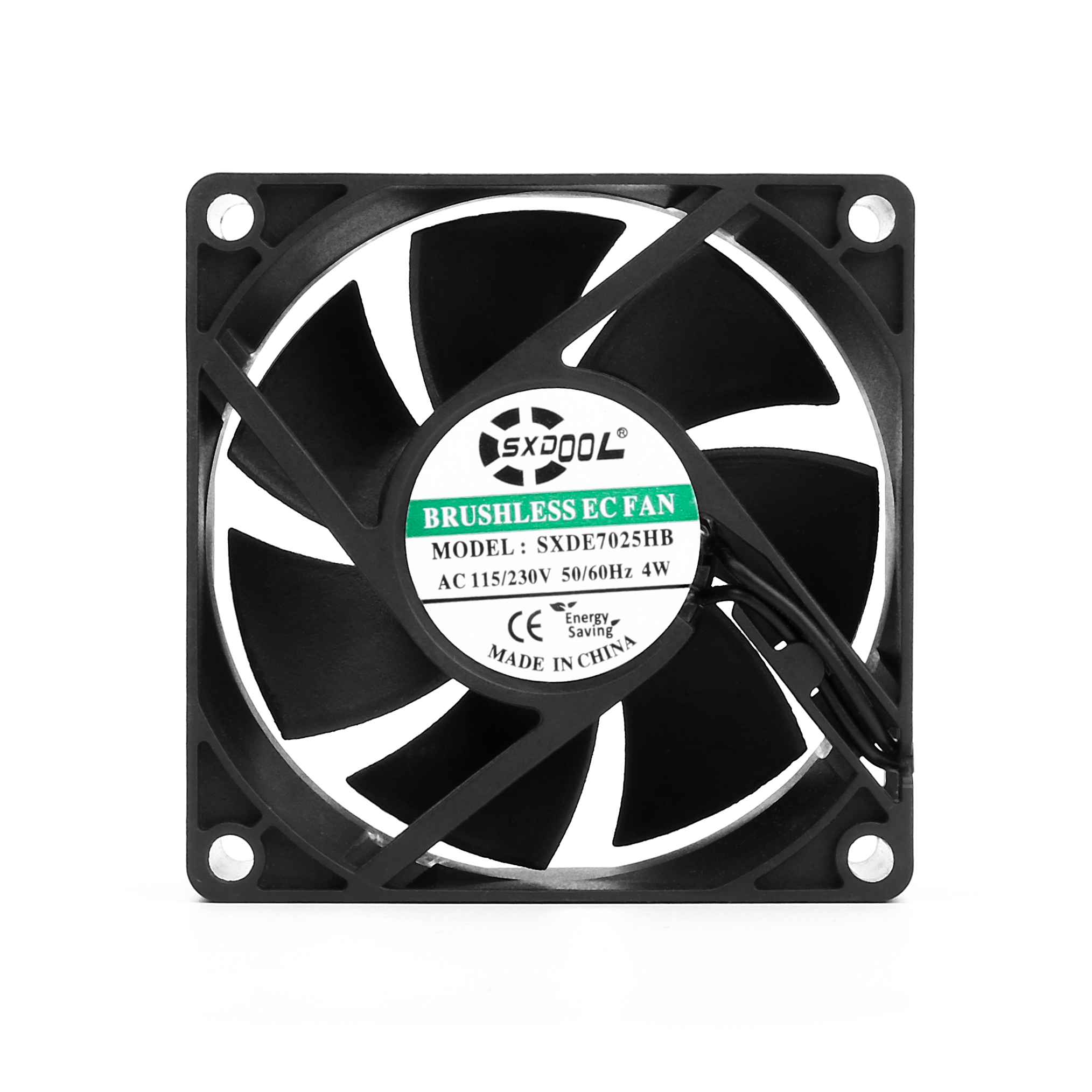

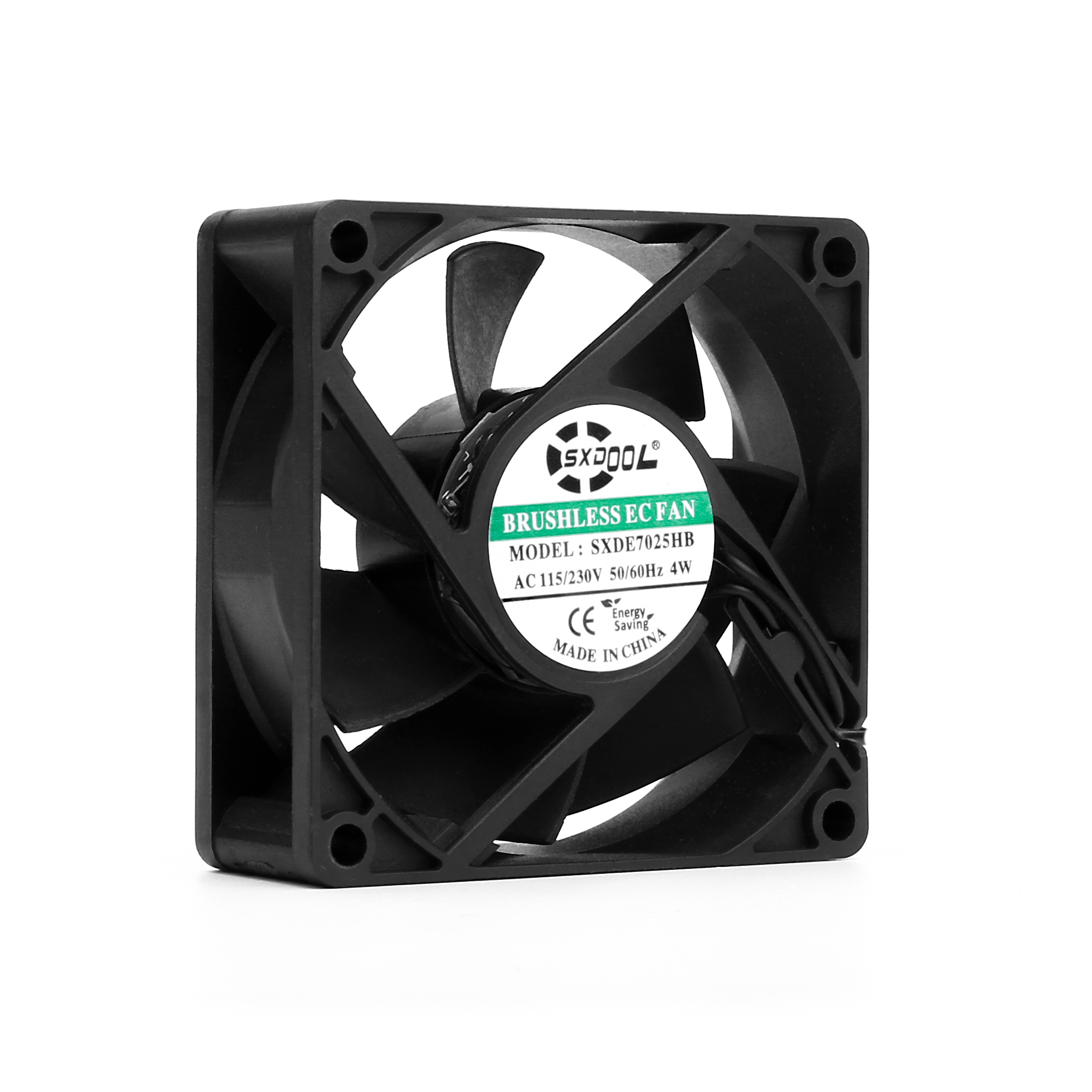

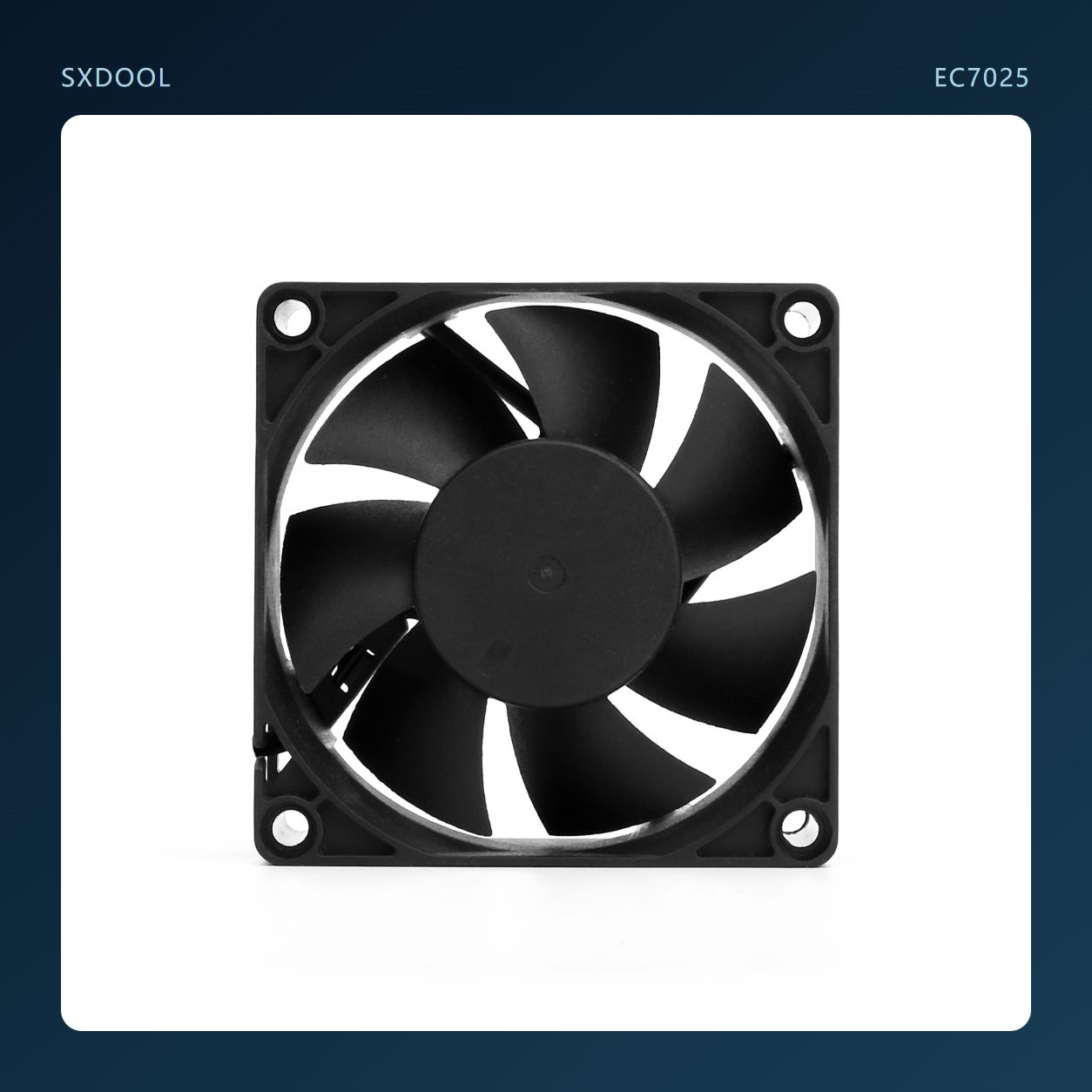

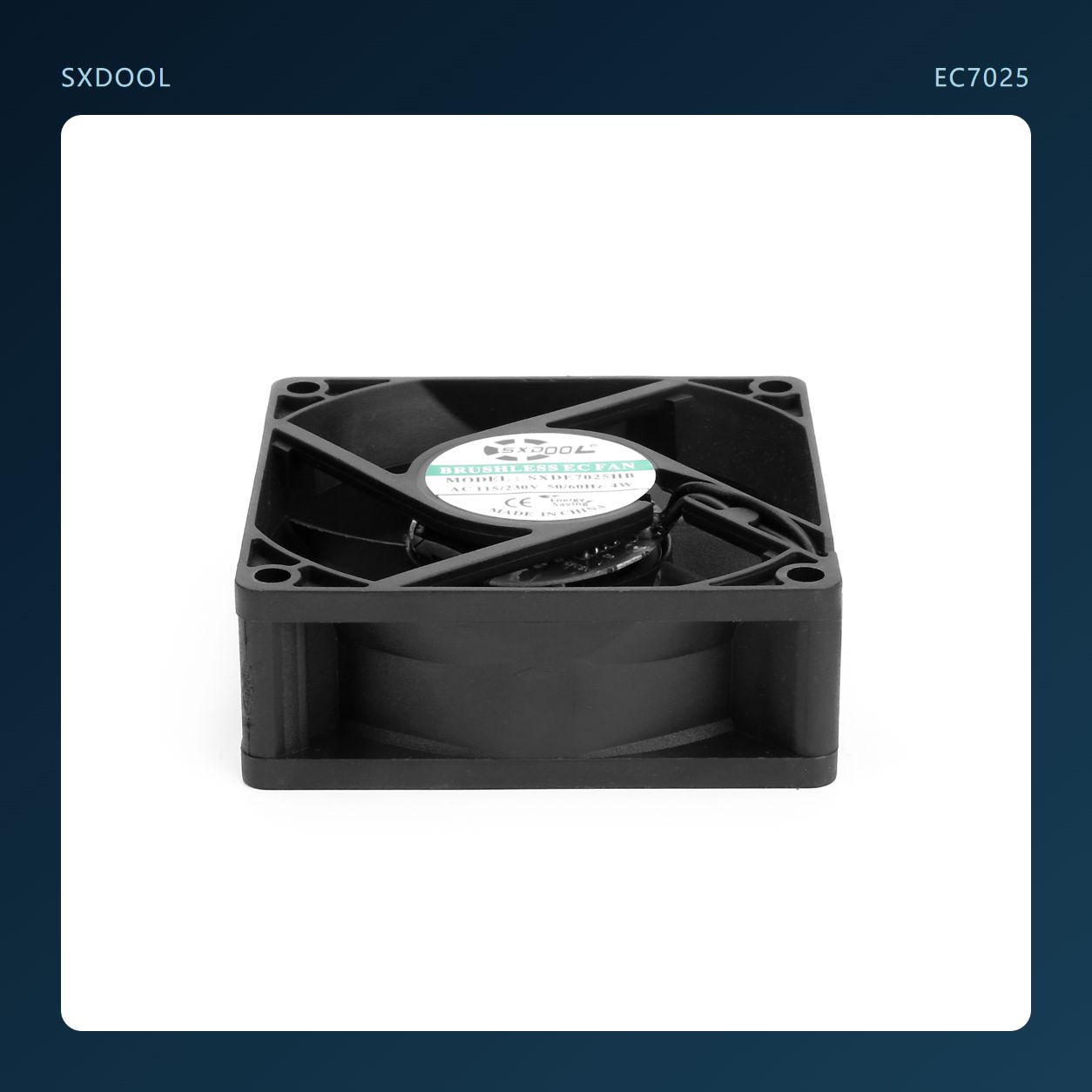

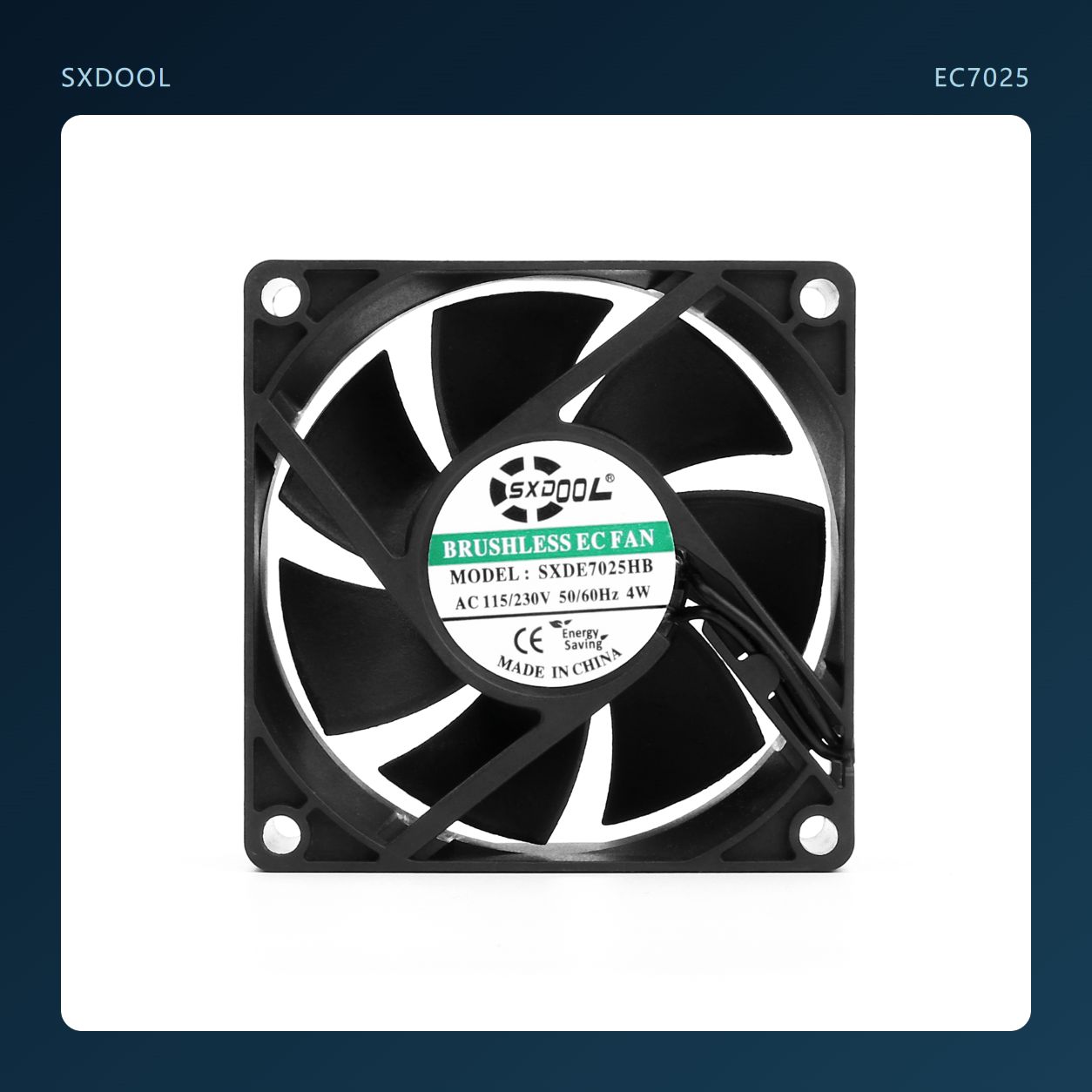

实拍铭牌为SXDE7025HB，标注AC115/230V、50/60Hz、4W；画册采用HX/MX/LX系列型号。照片用于展示外观，以下参数分别归属于画册列示版本，不能仅凭外观把HB样品与HX条目等同。
画册列示额定供电115/230 VAC&DC、工作范围100–264 VAC&DC、频率50/60Hz，重量70g。实拍铭牌只标AC输入，不据此认定该HB样品支持直流输入；采购前核对所选完整料号。
| 画册型号 | 电流 A | 功率 W | 转速 RPM | 风量 CFM | 风压 mmH₂O | 噪声 dBA |
|---|---|---|---|---|---|---|
| SXDE7025HX | 0.05 | 4.0 | 3500 | 27.6 | 3.8 | 33 |
| SXDE7025MX | 0.04 | 3.0 | 3000 | 23.7 | 3.1 | 28 |
| SXDE7025LX | 0.03 | 2.0 | 2500 | 19.7 | 1.9 | 24 |
来源：盛煊达产品画册，PDF第29页右侧／印刷页56。以上为额定电压条件下的典型参考；噪声在进风侧一米测量，实际装机表现需要验证。
尺寸与性能资料
通信电源模块的散热，不能只看空载风量
面向通信电源模块与小型基站设备的候选评估。请结合长期在线、有限空间与负载变化，核对实际版本。
先看装机工作点
提供整流模块的热负荷、允许温升与风道阻力，在实际进出风条件下验证关键器件温度。高阻风道不能只用最大风量判断。
再核对控制与监测
如需随负载调速、转速反馈或故障告警，请说明接口和逻辑。EC系列名称不表示标配PWM、0–10V或通信功能。
长期运行，需要整机验证
在待机、额定及峰值负载下对比温升、噪声和输入功率。寿命及可靠性须核对具体版本与试验条件，不能仅凭画册图标推定。
版本与装机验证满足要求后再确定主选；如工作点、供电或接口不匹配，应比较其他轴流、增压或离心方案。
常见选型问题
EC7025需要多大的安装空间？

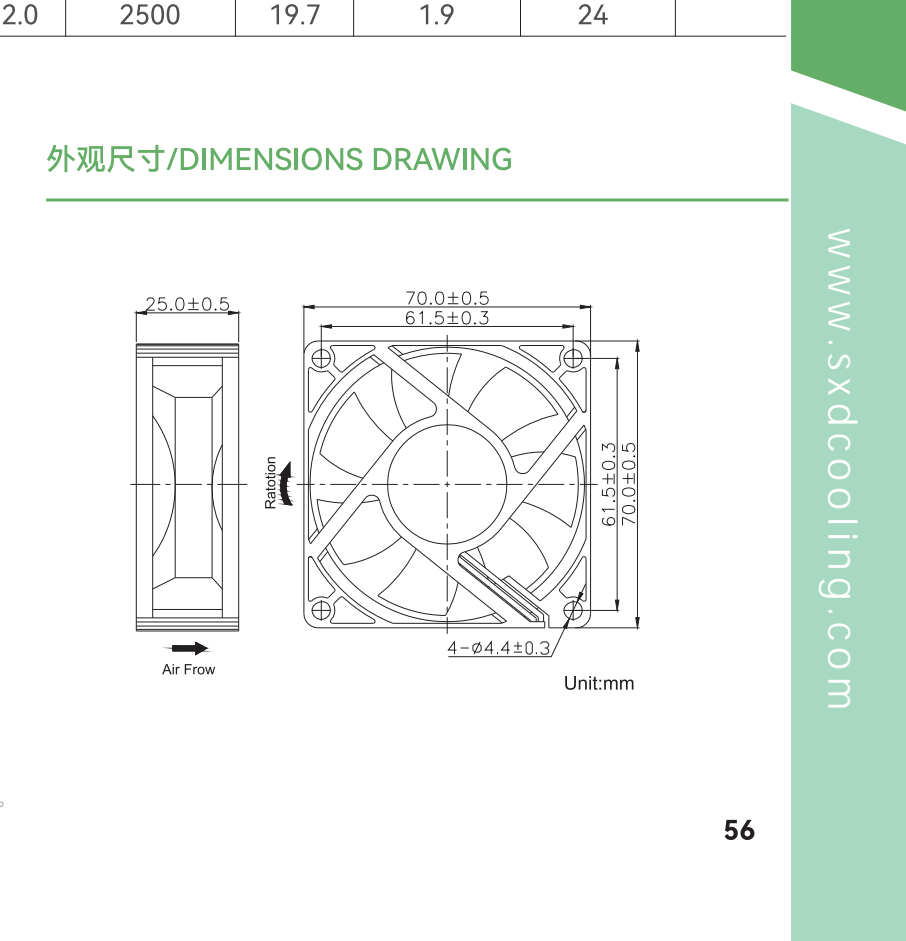

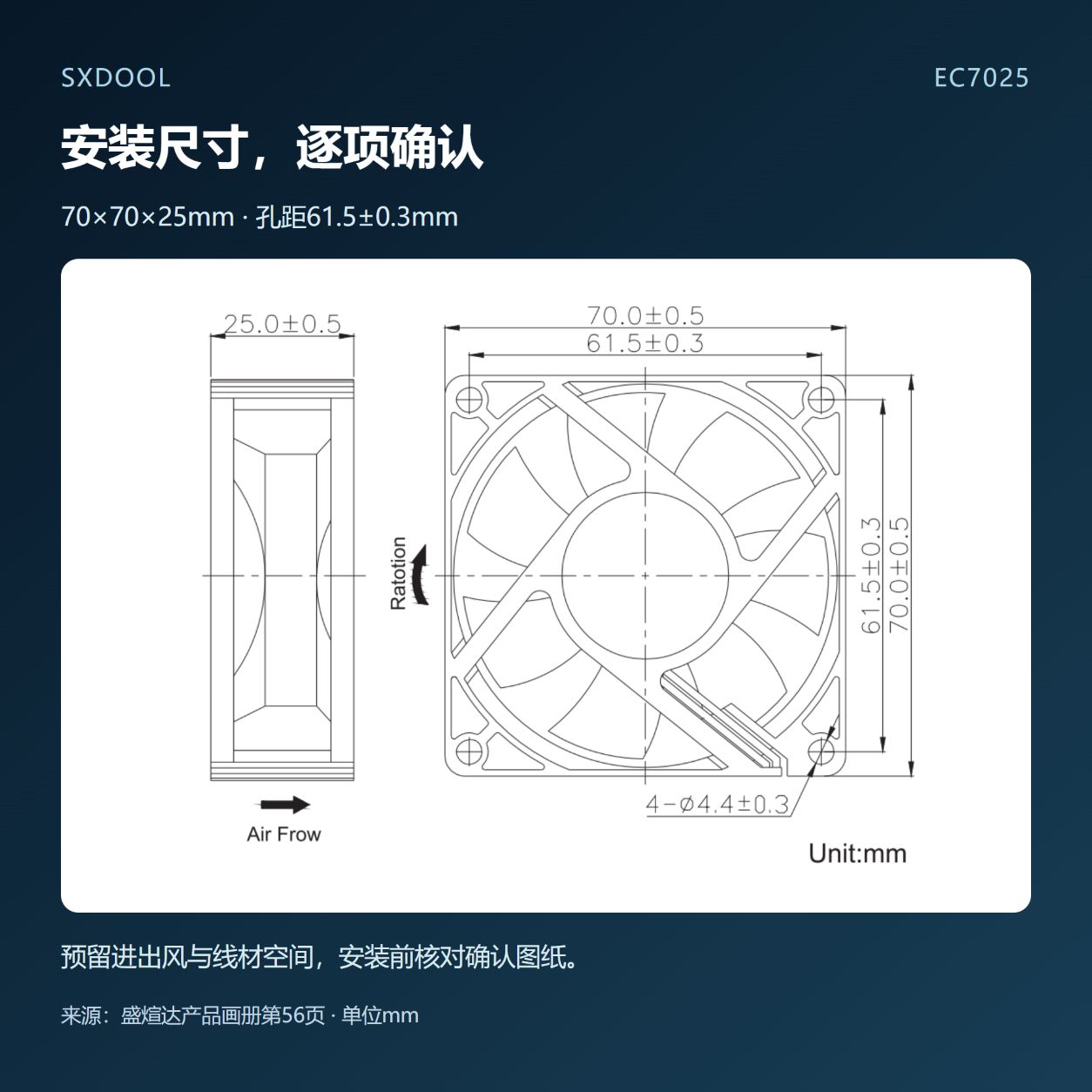

画册外形为70×70×25mm，尺寸图列示孔距61.5±0.3mm、安装孔4-φ4.4±0.3mm。还需预留线材、进出风和固定件空间，装机前按确认图纸核对。
可用于通信电源模块或小型基站设备吗？
可以列入候选评估。请提供模块的安装位置、供电、热负荷和允许温升；只有对应版本资料与装机试验满足要求后，才能确定为主选。
27.6CFM是否就是装机后的风量？

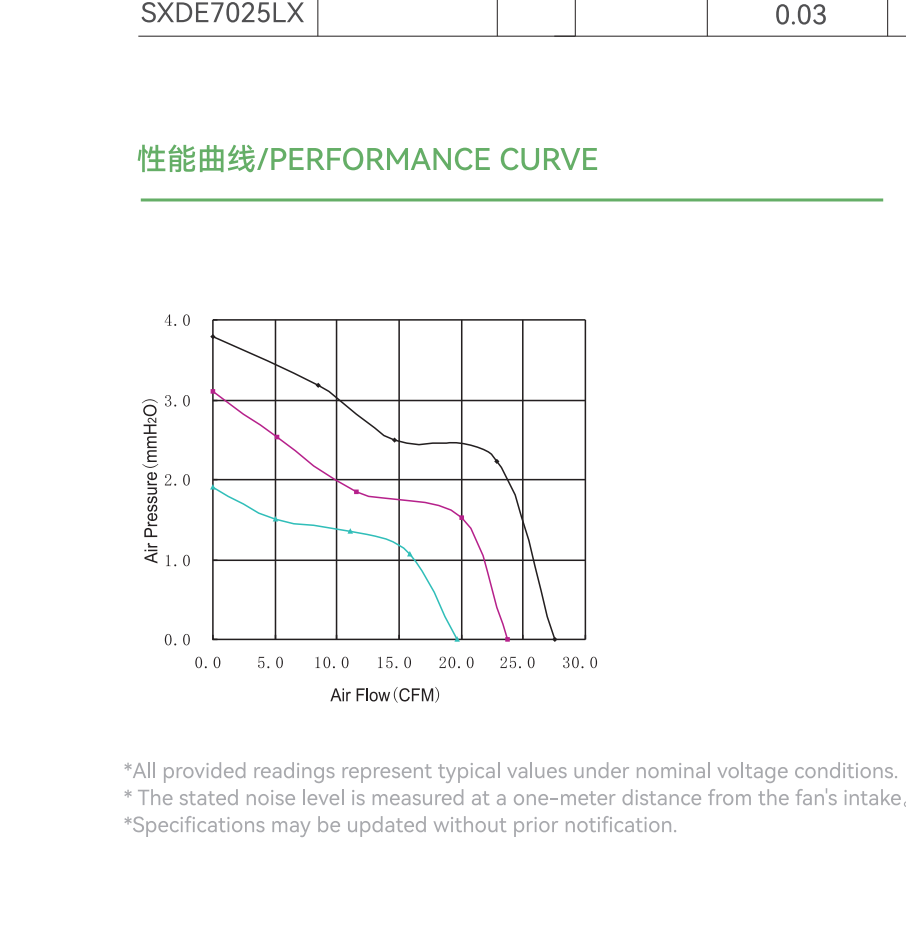

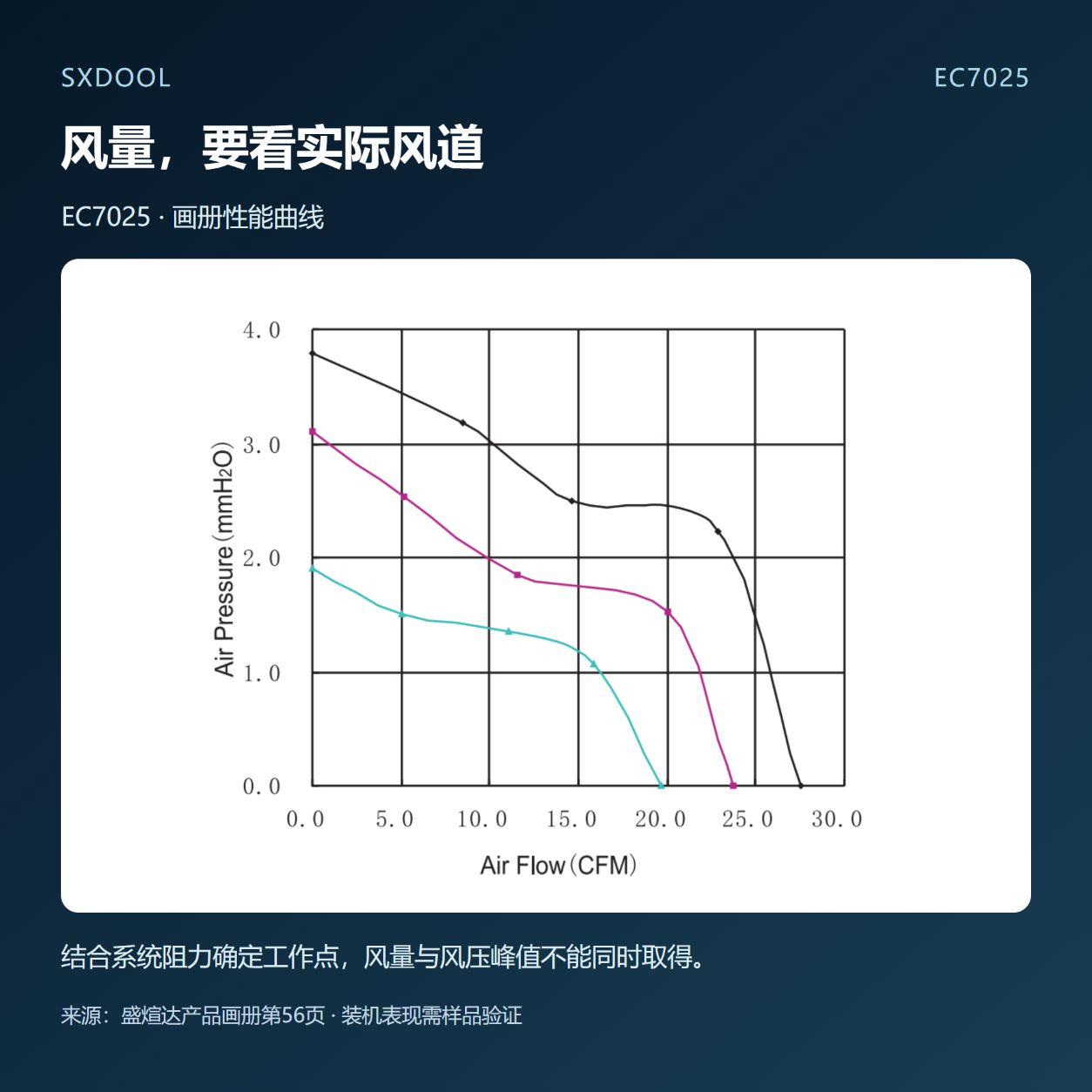

不是。27.6CFM属于画册SXDE7025HX条目的风量参考，3.8mmH₂O是该条目的风压参考，两者峰值不能视为同时实现。实际风量取决于系统阻力与性能曲线的工作点。
三个档位的噪声怎样比较？
画册HX、MX、LX分别列示33、28、24dBA，并说明在进风侧一米测量。整机进风格栅、固定方式和风道都会影响噪声，应在相同工况下比较。
是否支持PWM、0–10V或转速反馈？
现有画册页和实拍铭牌不能证明这些接口为标配。如需负载跟随、监测或告警，请提供控制信号和接线要求，确认具体版本后再做样品验证。
能否保证长期在线的寿命或防水等级？
不能仅凭系列名称、画册图标或样品照片作出保证。请说明温湿度、粉尘、安装方向和运行周期，并核对对应版本的可靠性、认证及防护资料。
旧风扇同为70mm，可以直接替换吗？
尺寸相同不等于可直接替换。需要比较厚度、孔距、实际电源、风向、风道工作点、线序和控制逻辑。请发送旧铭牌、接线及安装位置照片。
询价或批量配套前需要哪些资料？
可先发送设备用途、原型号或安装照片及预计数量。已有的供电、热负荷、阻力、噪声、控制、环境与期望交期可一并提供；具体价格、交期和供货版本以双方确认报价为准。
可以更改线长、插头或控制方式吗？
请提供线长、端子图、线序和信号要求，由技术人员核对可实现的版本与样品验证项目。未确认前不把照片中的线材或任一功能视为所有版本标配。
风量不足时应选高档位还是换其他结构？
先排查进出风堵塞、风道阻力、回流及实际供电。若EC7025的工作点仍不满足温升目标，应比较合适的增压轴流、其他尺寸或离心方案；备选也需验证噪声、接口与整机安全。
把设备情况发给我们，一起选对风扇
发送原风扇铭牌、接线和安装位置照片，或直接告诉我们设备用途与安装尺寸。我们将结合已有资料协助比较合适型号、备选方案和需要验证的项目。
已有参数可一并提供：尺寸与厚度、供电、发热量或允许温升、风道阻力、噪声要求、控制方式、环境、数量与期望交期。不清楚的项目可在沟通中补充。

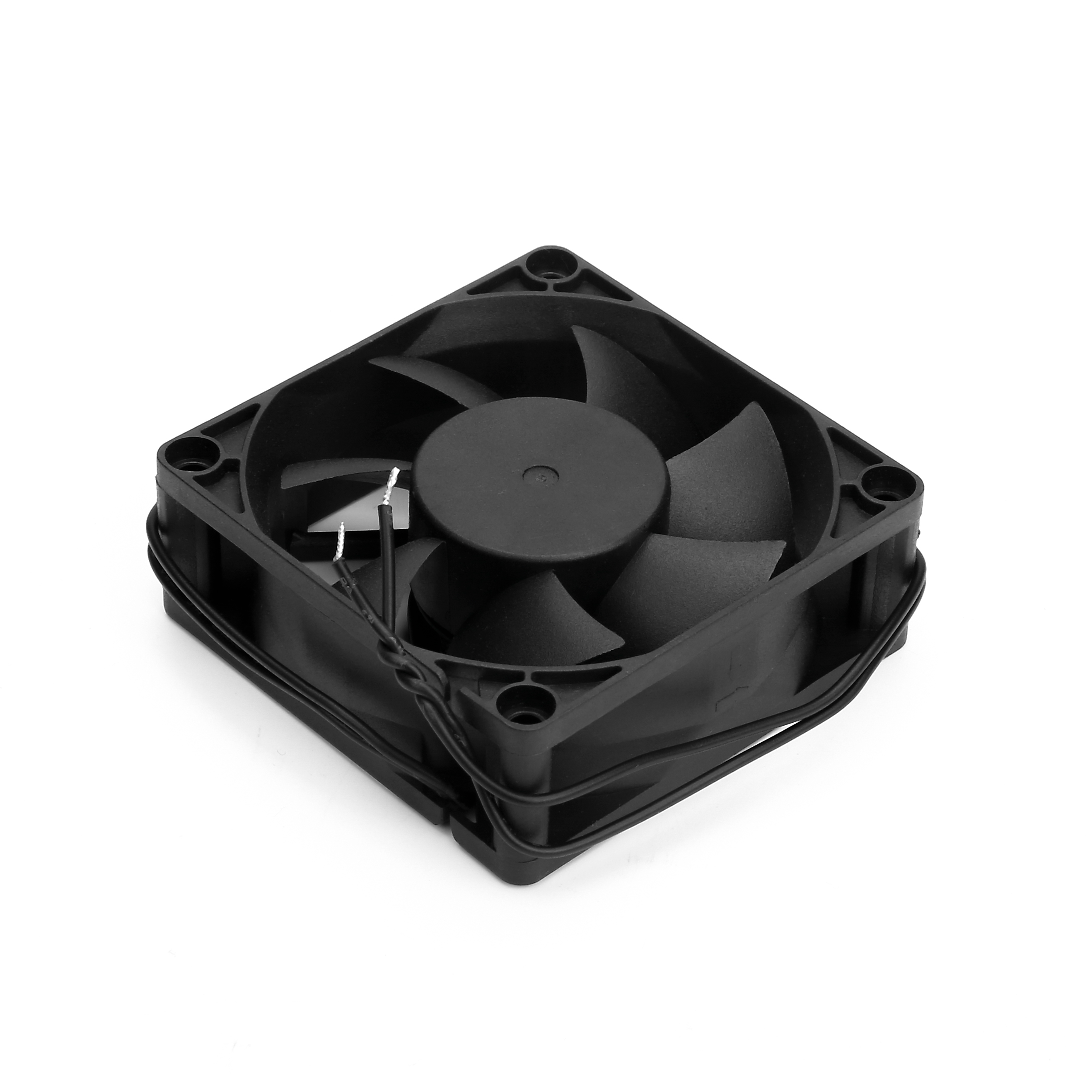

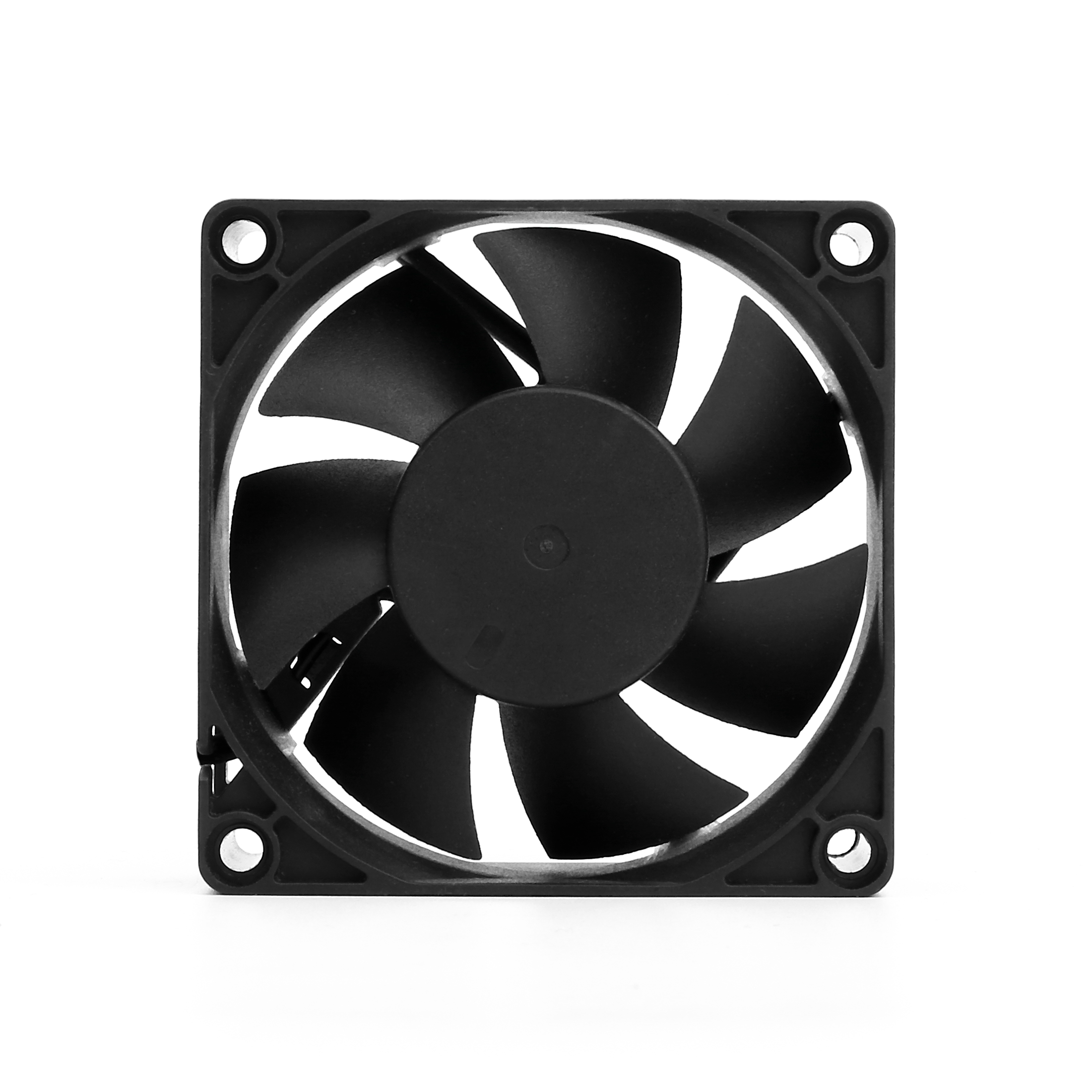

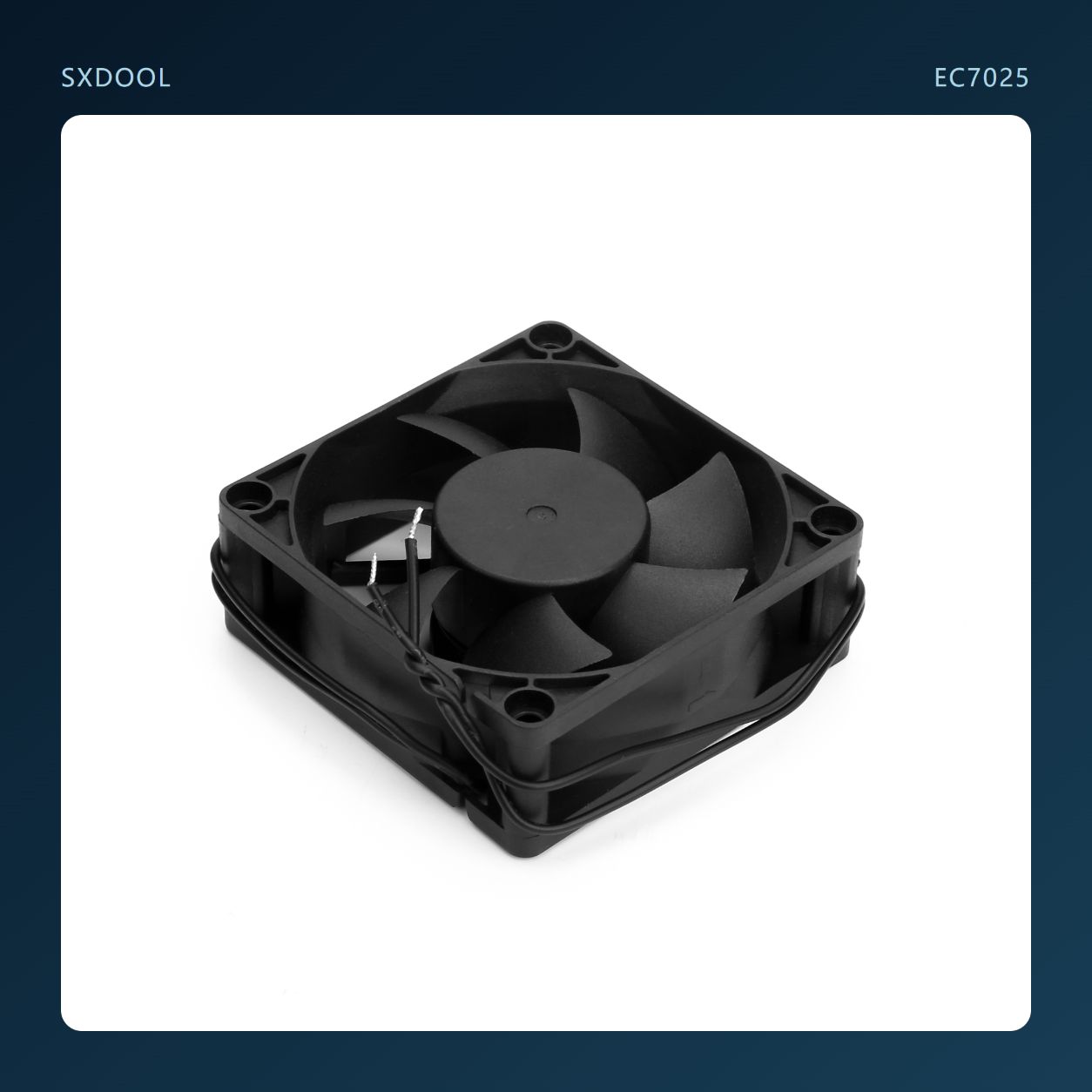

获取选型与样品支持 →图片展示系列样品外观，安装与采购以确认图纸及对应版本规格书为准。
-
品牌SXDOOL风扇
-
尺寸70mm
-
额定电压110V；220V
-
寿命10000hrs；50000hrs
-
风叶材质塑料
-
认证CE；Rohs
-
温馨提示如需RD FG PWM 防水防尘等特殊功能，请与盛煊达工作人员联系
