SXDOOL · DC6020
应对计算负载变化，
先看热点温升与机壳风路
为机器视觉控制器、LED控制器和边缘相机提供60×60×20mm散热候选。结合FPGA与LED驱动的峰值负载，判断气流能否经过热点，而不是只在机壳内循环。
60×60×20 mm · 5V / 12V / 24V分别选型
咨询选型与样品从控制器的实际负载开始
请提供运行任务、峰值功耗、环境温度、目标温升，以及散热片、开孔和滤网情况。密闭机壳、热风回流和风道阻力都可能使装机效果偏离自由送风数据。
硬件与热设计人员确认热点温度；结构、电气人员核对安装、供电和反馈接口；采购依据确认后的完整料号与样品要求沟通配套。
照片看结构，参数按供货版本确认

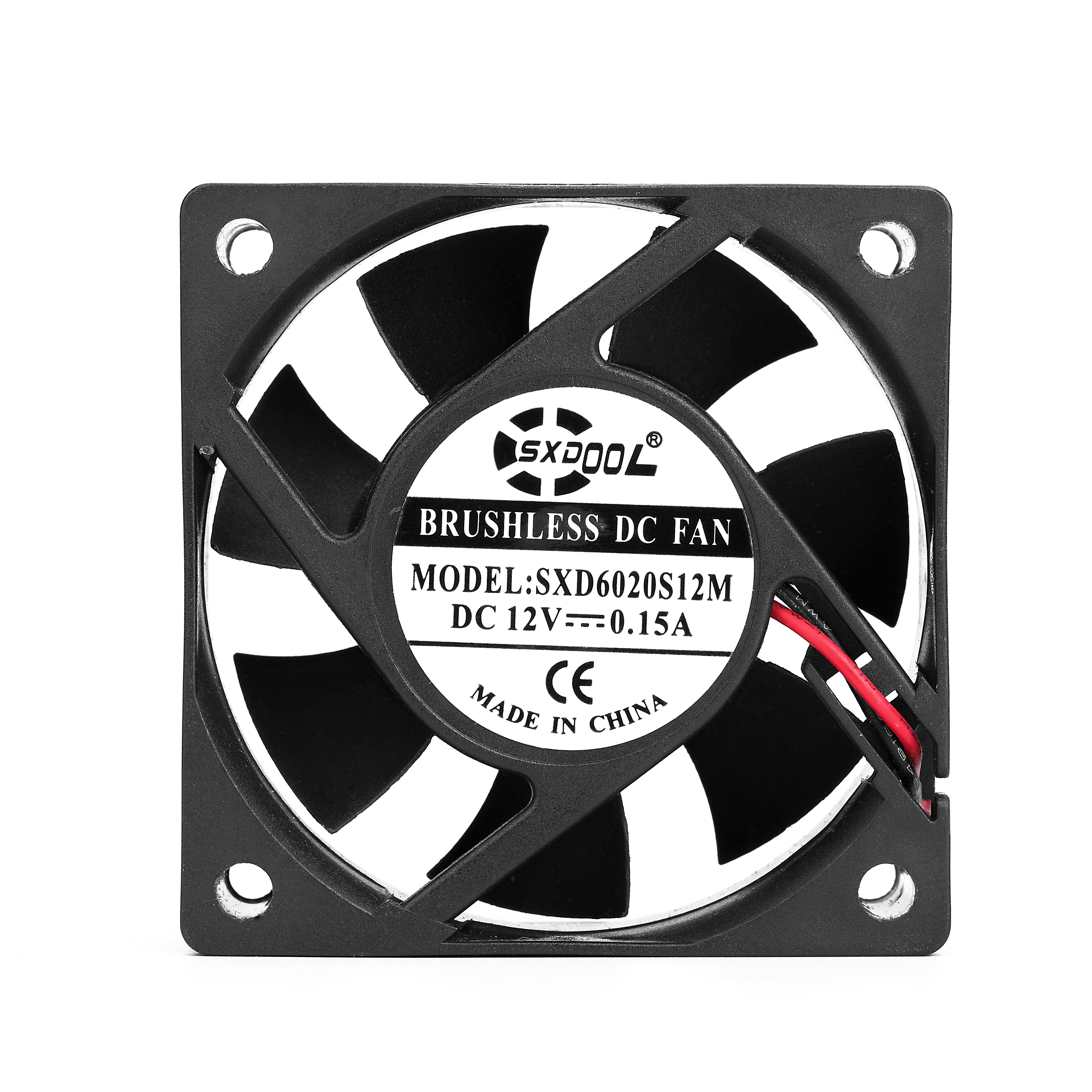

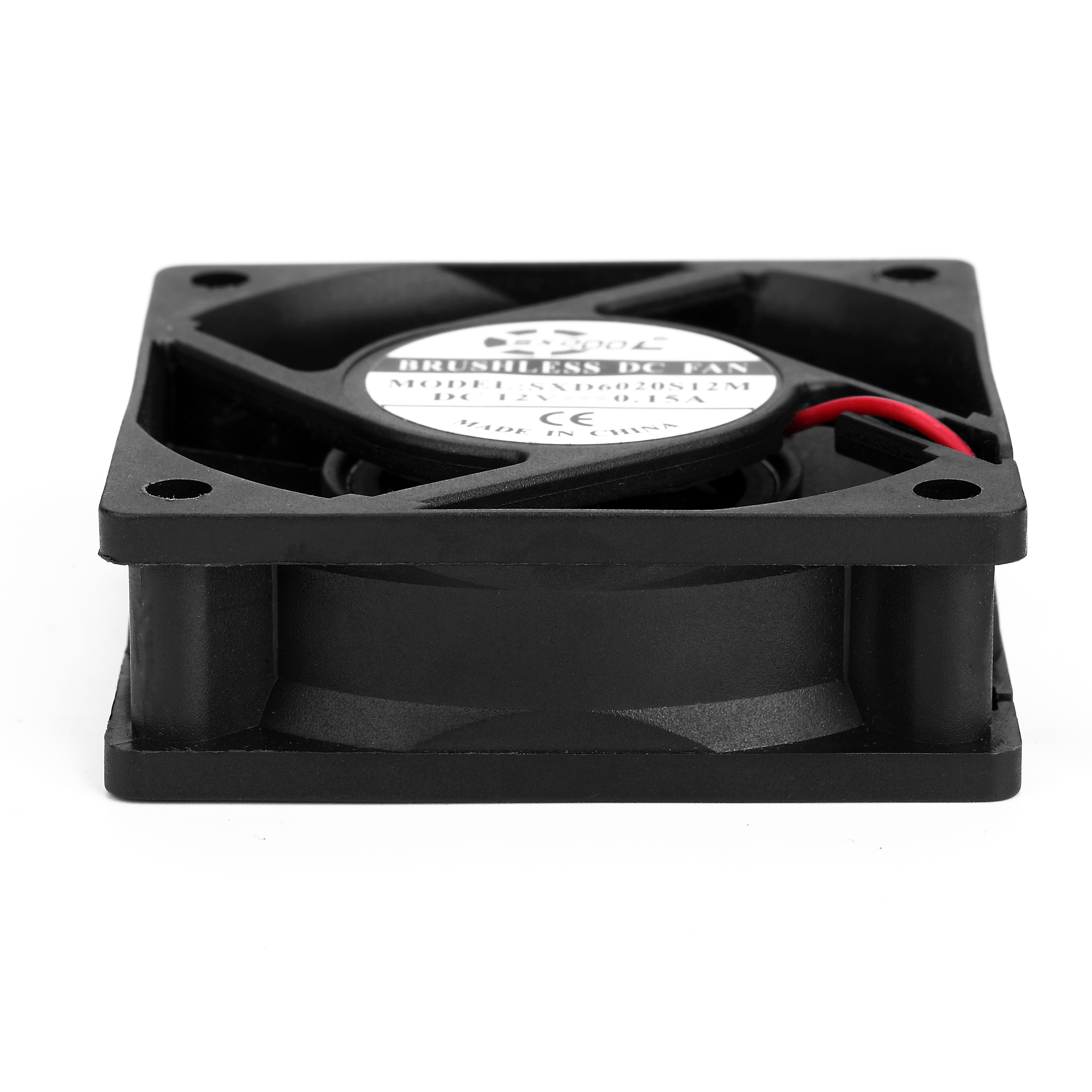

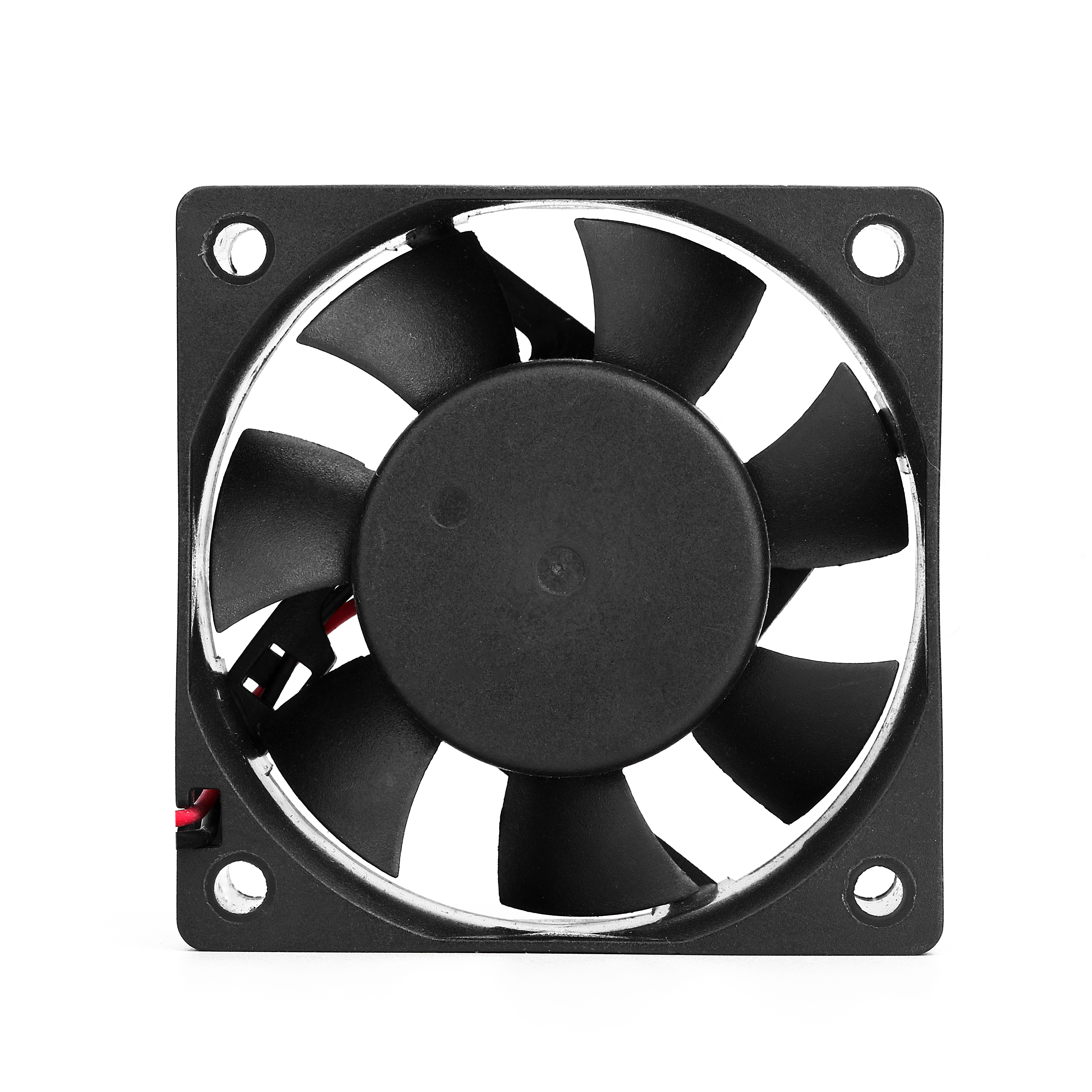

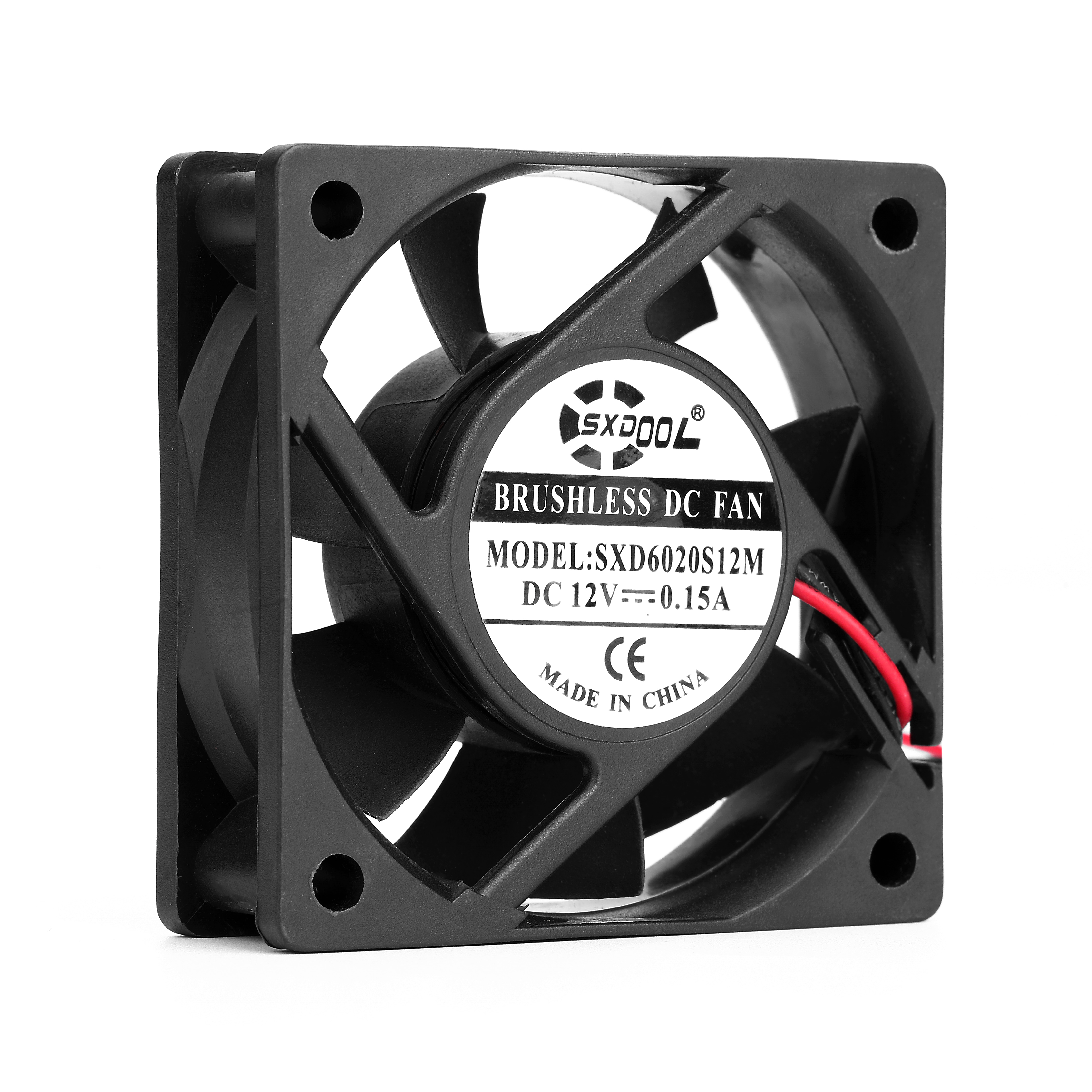

照片展示SXD6020S12M样件，标签为DC 12V、0.15A；画册SXD6020M的12V电流为0.18A。实拍用于查看系列外形、安装和出线，不代表下表各档位的完整供货版本。订样时请确认完整料号和规格书。

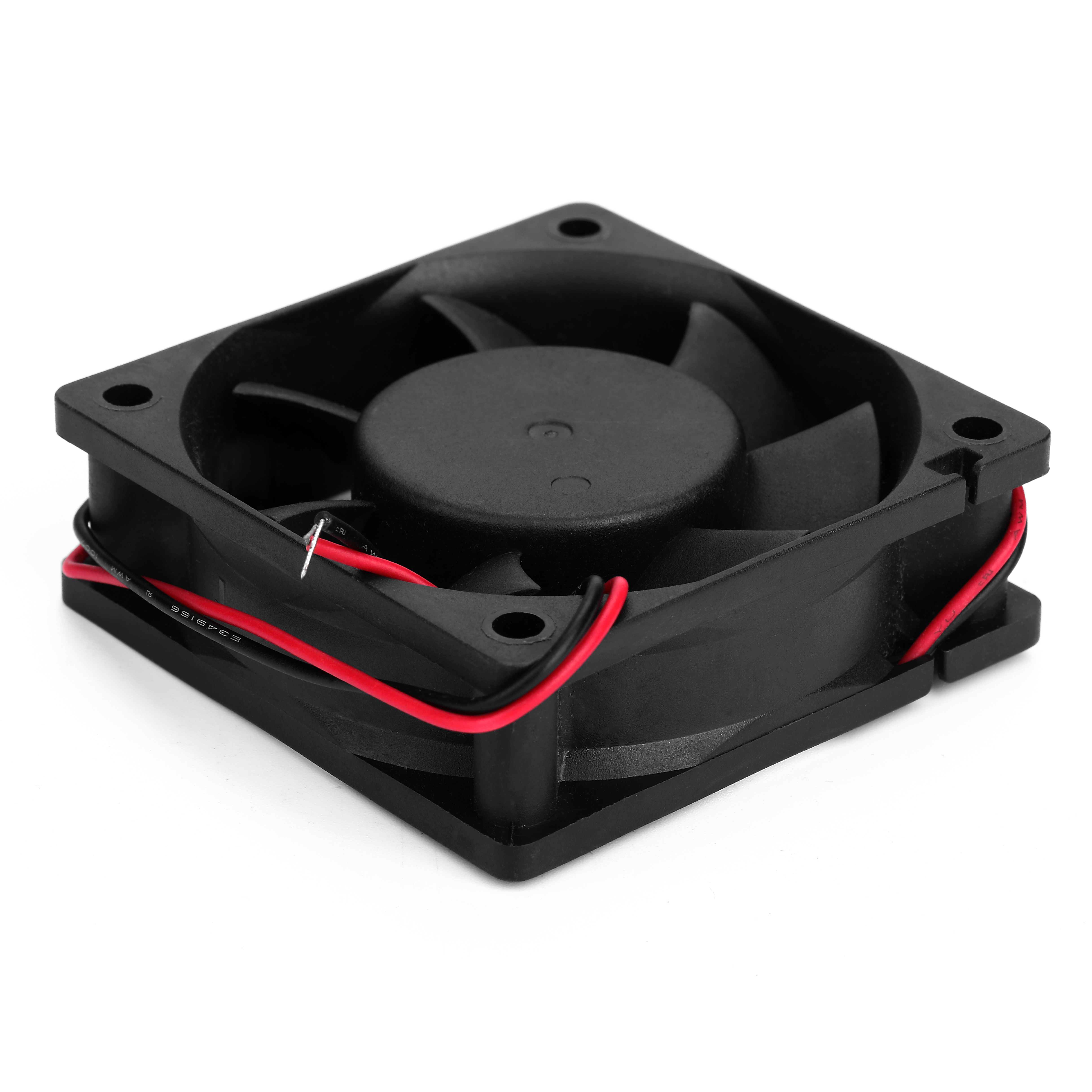

线材图为样件状态；不能据此承诺线长、插头、极性或测速功能，供货接口需单独确认。
安装尺寸与风路空间

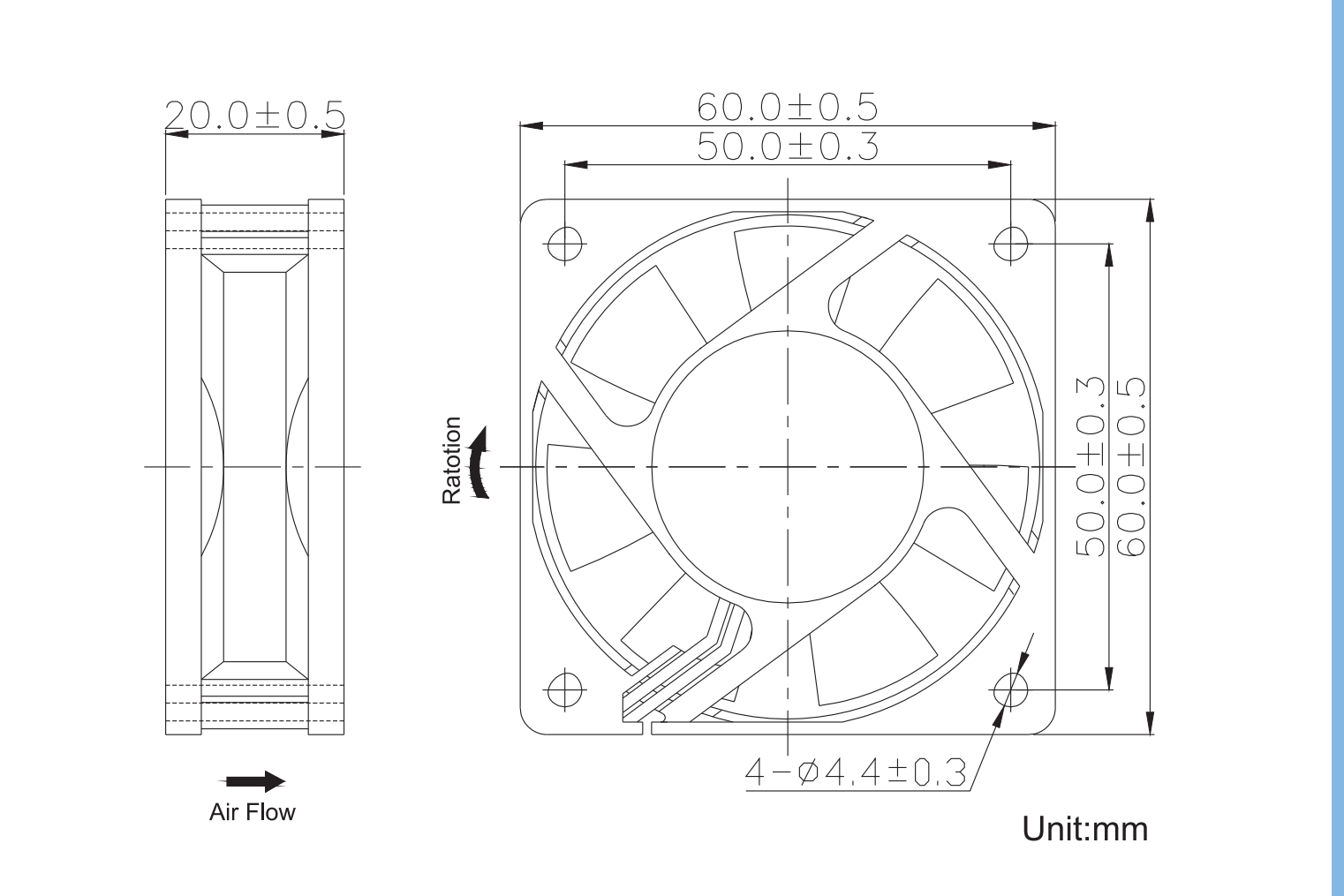

画册尺寸：外框60.0±0.5mm，厚度20.0±0.5mm，孔距50.0±0.3mm，安装孔4-Ø4.4±0.3mm。还需预留进出风、紧固件与线束空间，不能只核对外框尺寸。
画册参数，用于比较档位

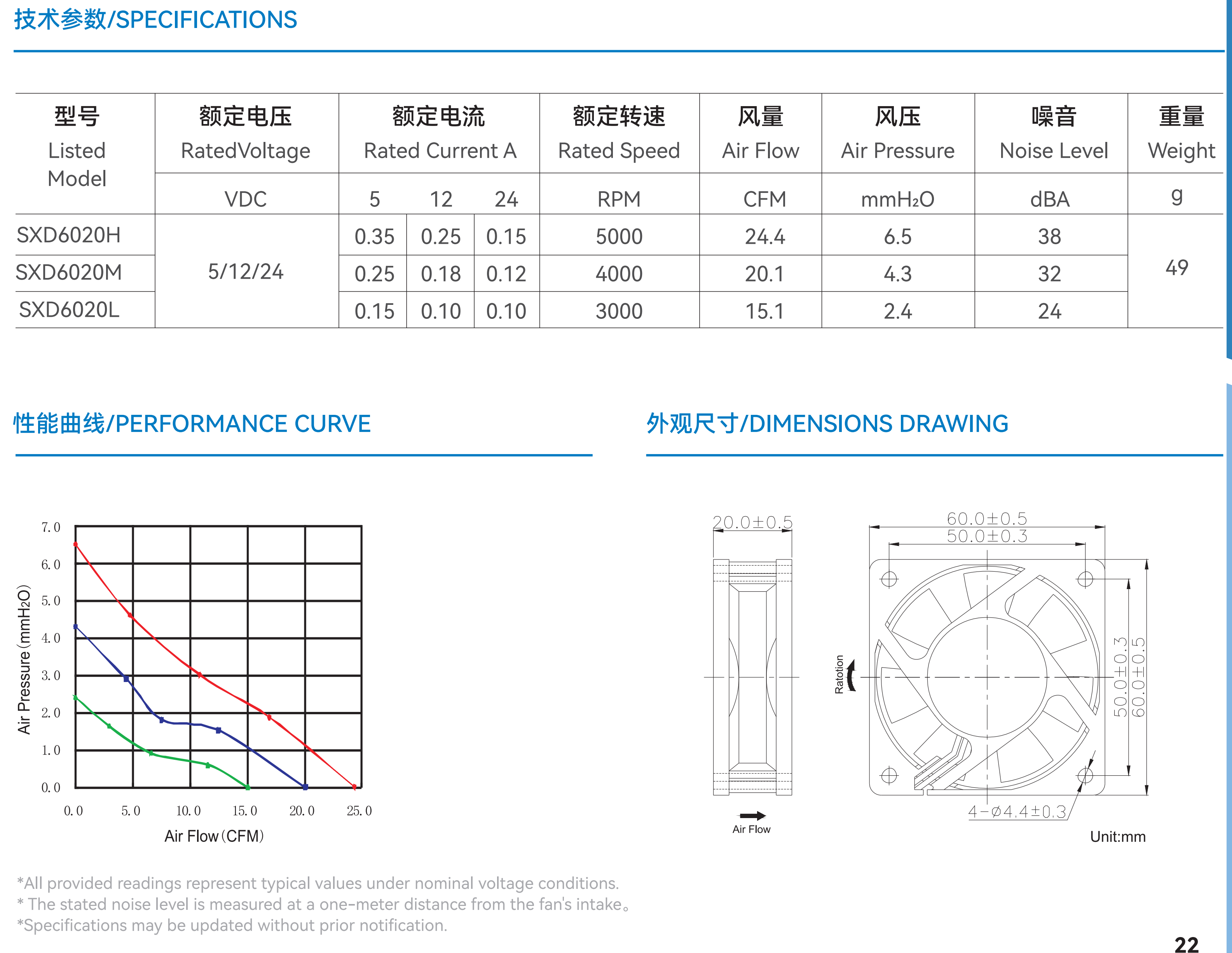

来源：盛煊达产品画册PDF第12页右侧，印刷页22。以下为额定电压下的系列典型值，不能替代具体供货料号的规格书。
| 画册型号 | 电流A：5 / 12 / 24V | RPM | CFM | mmH₂O | dBA | g |
|---|---|---|---|---|---|---|
| SXD6020H | 0.35 / 0.25 / 0.15 | 5000 | 24.4 | 6.5 | 38 | 49 |
| SXD6020M | 0.25 / 0.18 / 0.12 | 4000 | 20.1 | 4.3 | 32 | 49 |
| SXD6020L | 0.15 / 0.10 / 0.10 | 3000 | 15.1 | 2.4 | 24 | 49 |
噪声测量位置为距进风口1m。最大风量与最大风压不是同一工作点；曲线颜色与完整料号对应关系需确认。页眉图标不等于所有版本均具备PWM、FG、RD或自动重启。
什么时候列为主选，什么时候比较其他方案
主选：先作候选；具体版本资料及样机测试支持峰值温升目标后再确定。项目需要FG反馈时，应有该版本功能、线序和信号测试证据；热漂移由设备测试确认。
备选：温升不足时比较其他档位；阻力较高或气流需要转向时比较高静压轴流或离心结构，并重新核对噪声、电源与安装。
不适用：厚度或通风间隙不足、供电与接口不匹配，或者所需测速、防护、可靠性要求没有具体版本依据。
待确认：完整料号、启动电流、风向、P-Q工作点、控制与反馈、轴承、环境、接线及商务配置。
机器视觉与照明控制选型常见问题
1. DC6020的安装尺寸是多少？
60×60×20mm；公差、孔距及接口按尺寸图和供货版本核对。
2. 能用于机器视觉控制器吗？
可作候选，须验证峰值负载下FPGA与LED驱动的温升，以及整机热漂移。
3. 能直接按24.4 CFM定型吗？
不能。须结合系统阻力与具体版本P-Q曲线判断装机工作点。
4. 24 dBA就是整机噪声吗？
不是，这是画册L档测试条件下的典型值；整机噪声还受风道和安装影响，需要实测。
5. 是否自带FG测速？
不能从系列页图标推断。请确认完整料号、线数、线序及信号要求。
6. 能否长期连续运行？
需核对具体版本可靠性资料及实际环境，不能承诺未经确认的寿命。
7. 同为6020就能直接替换吗？
还需核对供电、接口、风向、工作点、噪声及控制逻辑。
8. 批量采购需确认哪些资料？
完整料号、规格书、尺寸图、样品验收结果及双方确认的商务条件。
9. 能否改变线长或插头？
提供图纸与接口要求后确认可行性，不预先承诺功能、价格或交期。
10. 风扇运转但控制器仍热怎么办？
检查热源至气流路径、回流、散热片和开孔阻力，再比较其他档位或结构。
告诉我们您的设备与温升目标
先发设备内部、安装位和旧风扇照片，再说明尺寸/厚度、供电、热负荷/允许温升、风路阻力、噪声、控制、环境、数量和期望交期。不清楚的数据可逐项补充。我们据此整理候选、备选和样品验证建议。
获取选型支持下图为应用方向与验证目标，不是适配效果保证；FG反馈要求需按具体版本另行确认。
资料来源：盛煊达画册PDF第12页右侧（印刷页22）及SXD6020S12M实拍。最终以双方确认的完整料号、规格书、图纸与样品为准。
