DC5020 50×50×20mm直流轴流风扇｜小型电源散热选型
SXDOOL · DC5020
让气流经过电源热点，而不只是在外壳内循环
小型开关电源的变压器、整流器件与功率开关管集中发热，有限的开孔和线束空间又会压缩风路。DC5020可作为50×50×20mm安装位的散热候选；应结合实际负载、绝缘间距和进出风结构，验证热点温度与热风回流。
50×50×20 mm · 5V / 12V / 24V分别选型 · H / M / L画册档位
咨询电源散热与样品从您的电源结构开始选型
适配器、LED电源或嵌入式电源模块：请说明主要发热器件、满载功耗、环境温度与目标温度。安装照片最好同时包含变压器、散热片、进出风孔和线束，便于判断气流是否真正经过热点。
硬件与热设计人员可提供温升和负载数据；结构、电气人员核对空间、绝缘和接线；采购可凭确认后的完整料号与样品要求沟通批量配套。
实拍细节，帮助核对安装与接线

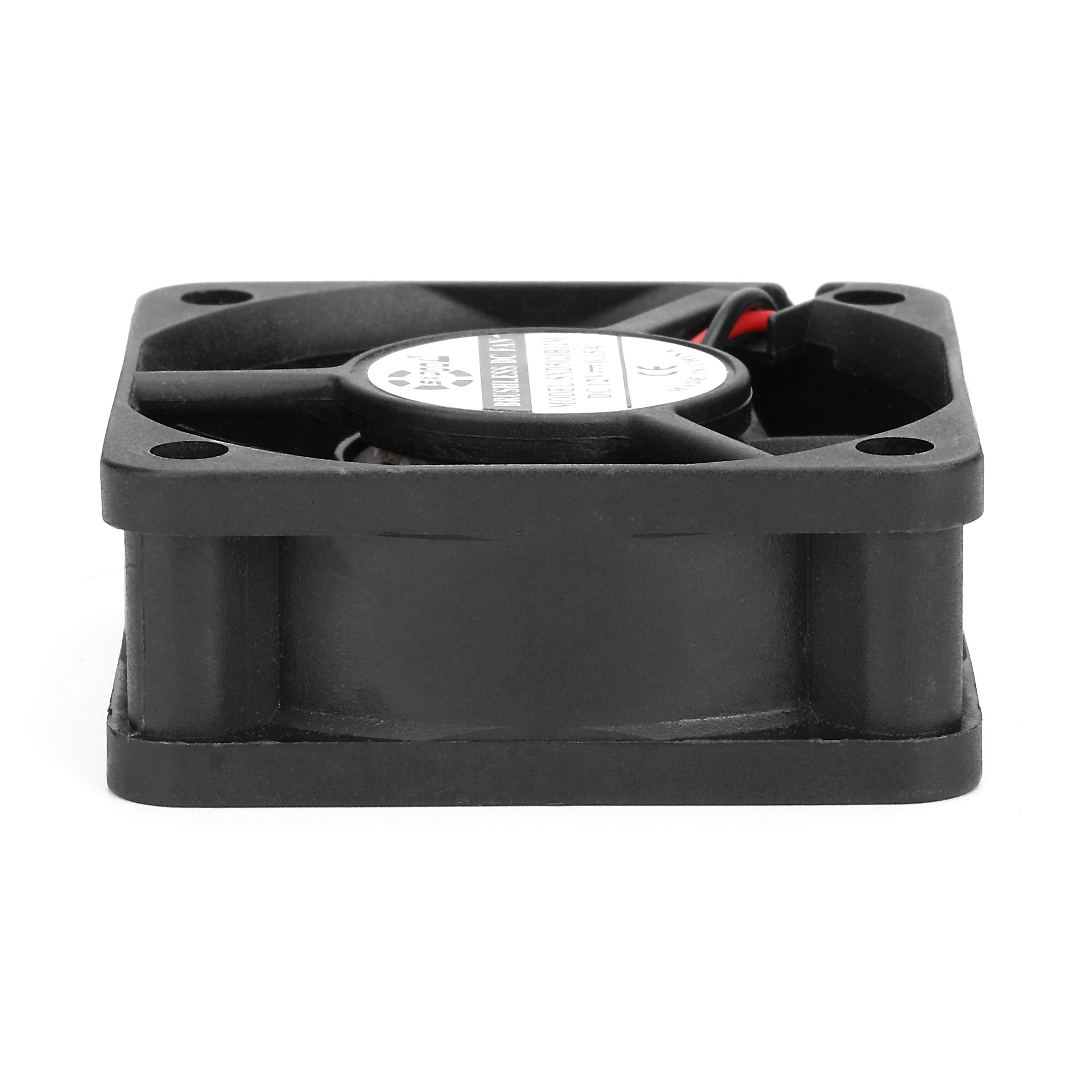

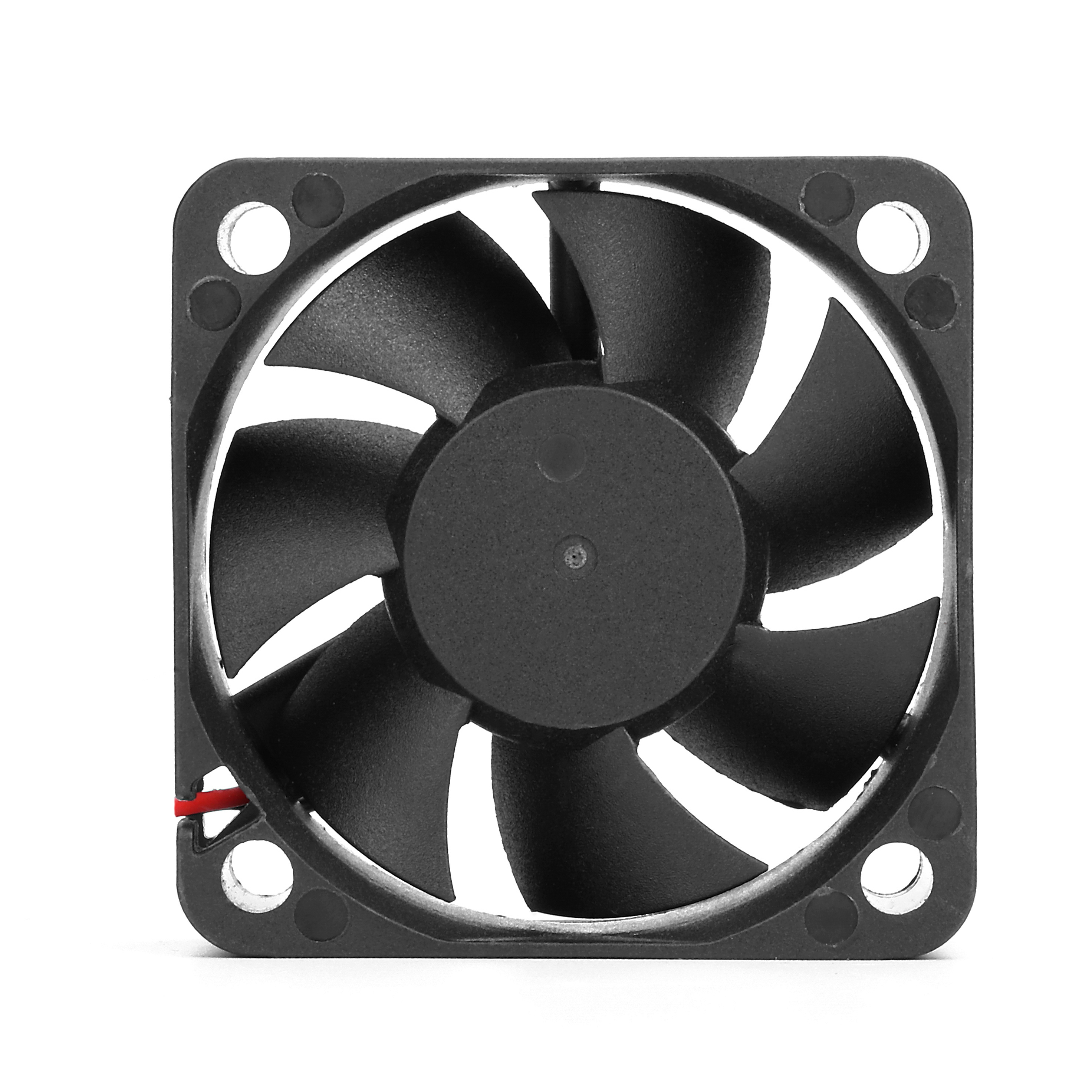

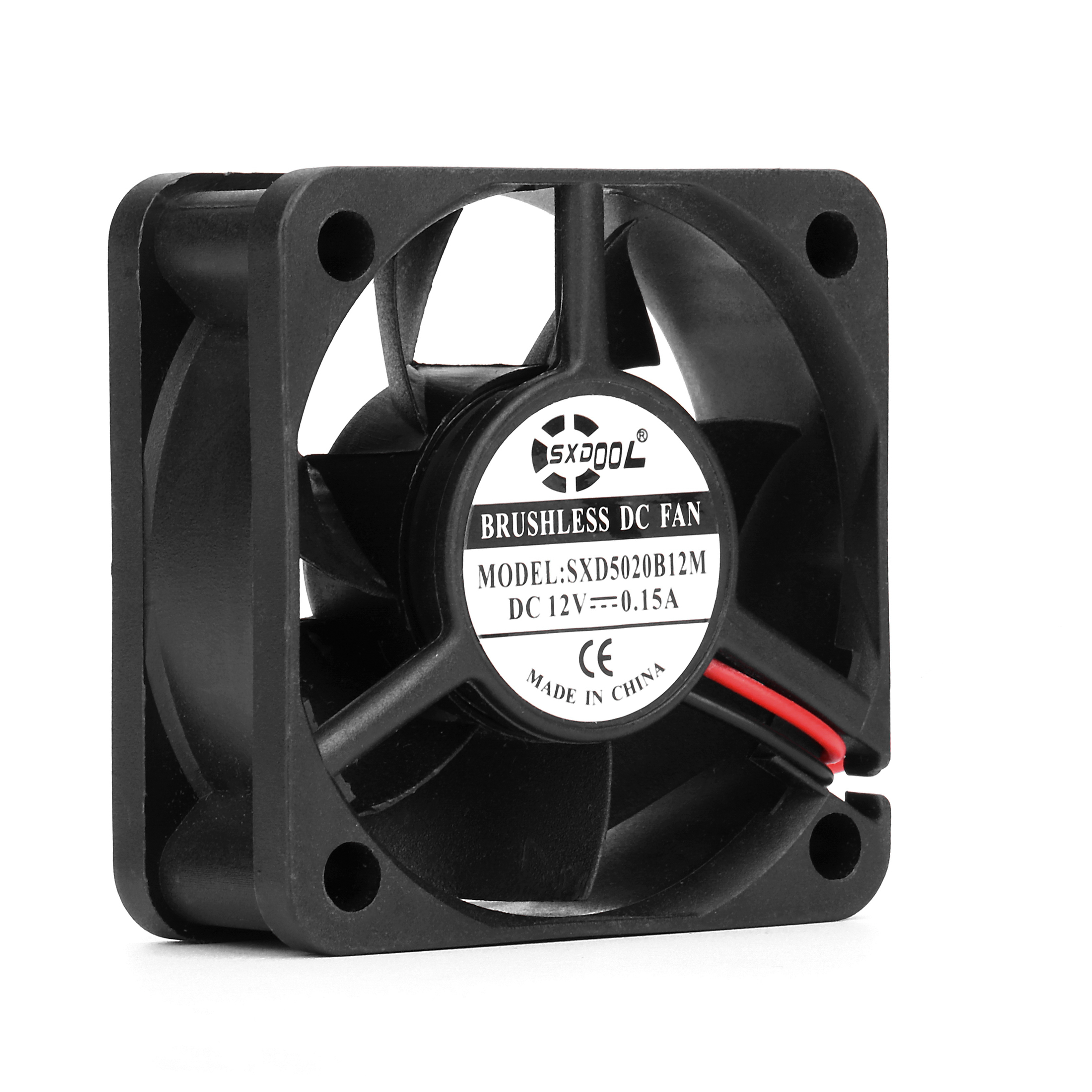

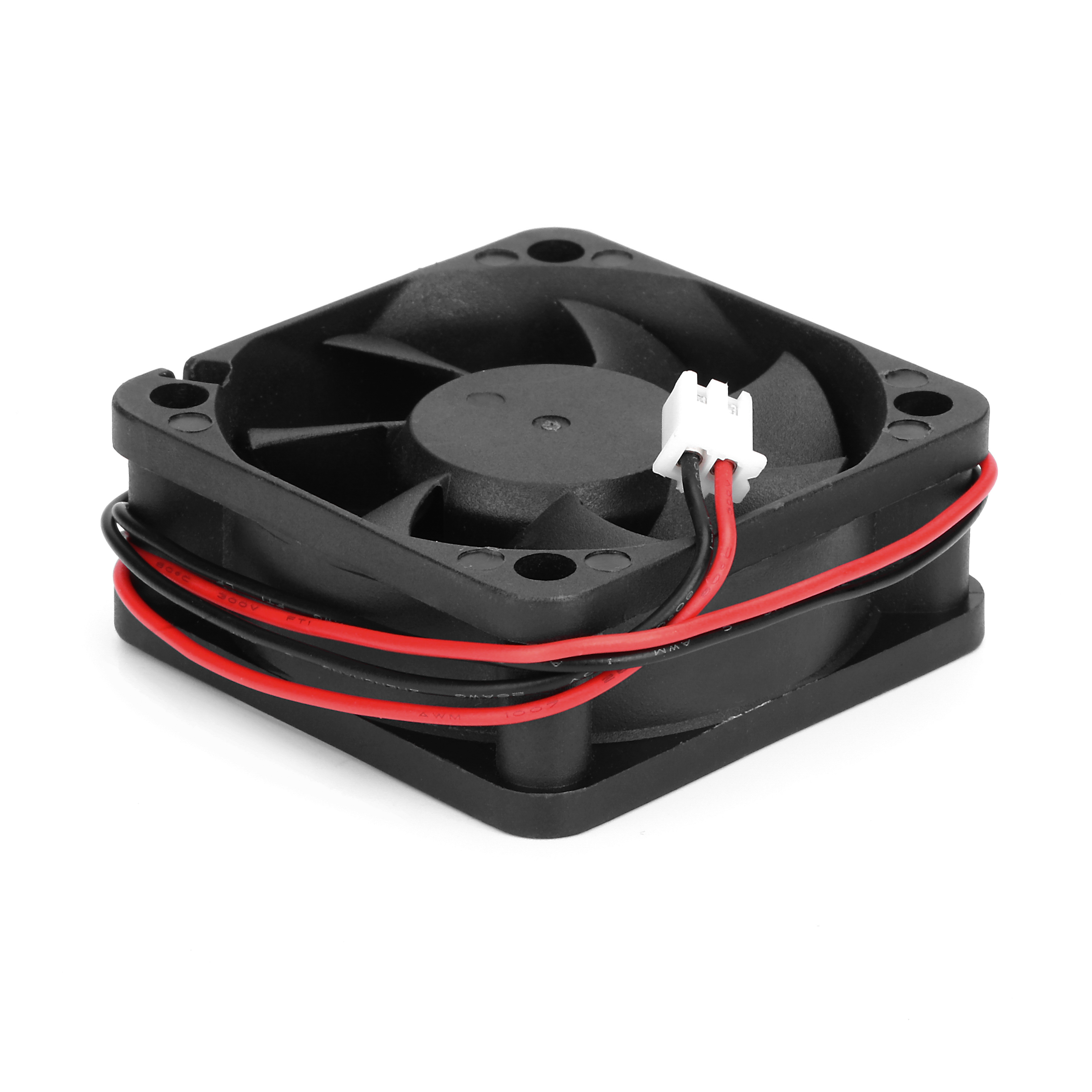

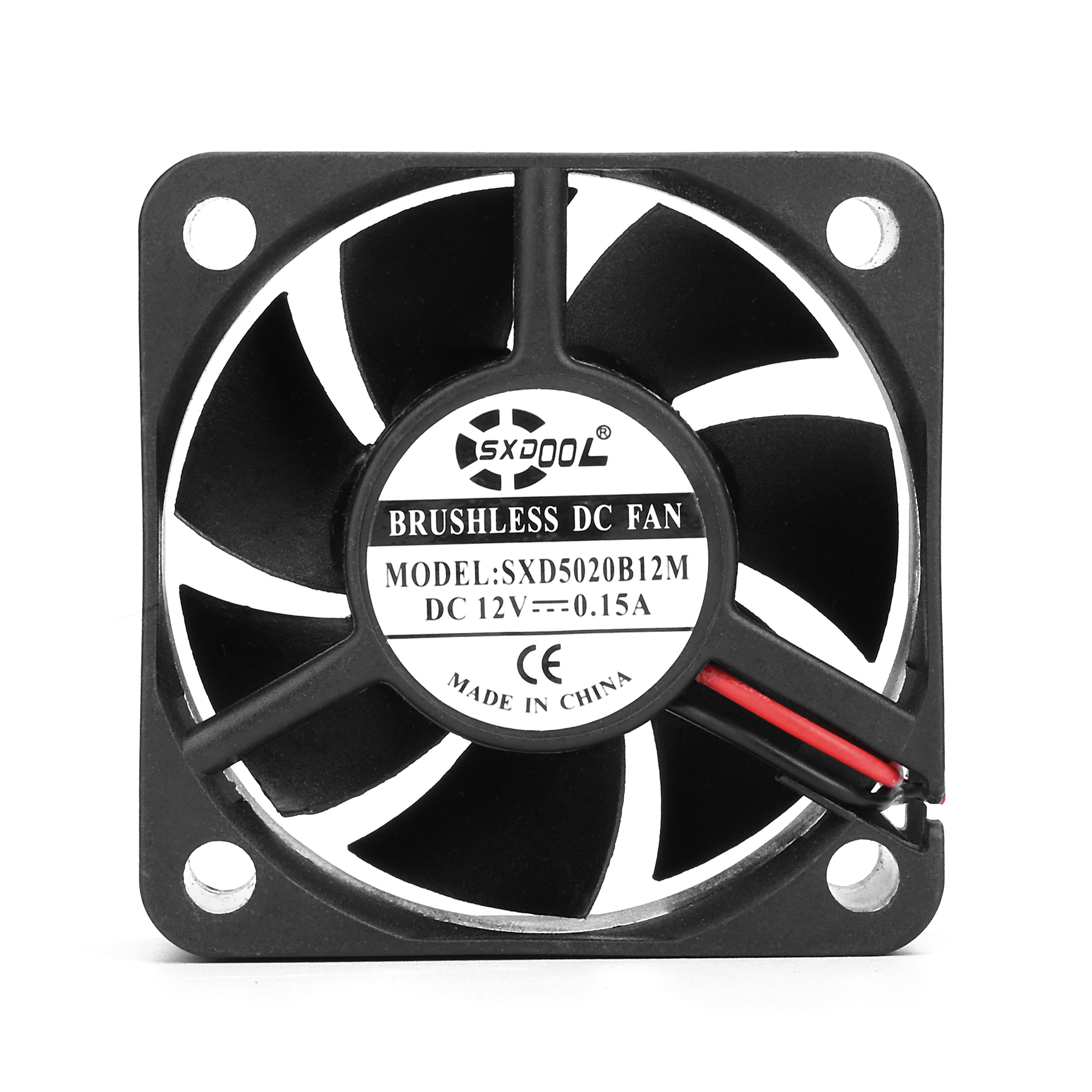

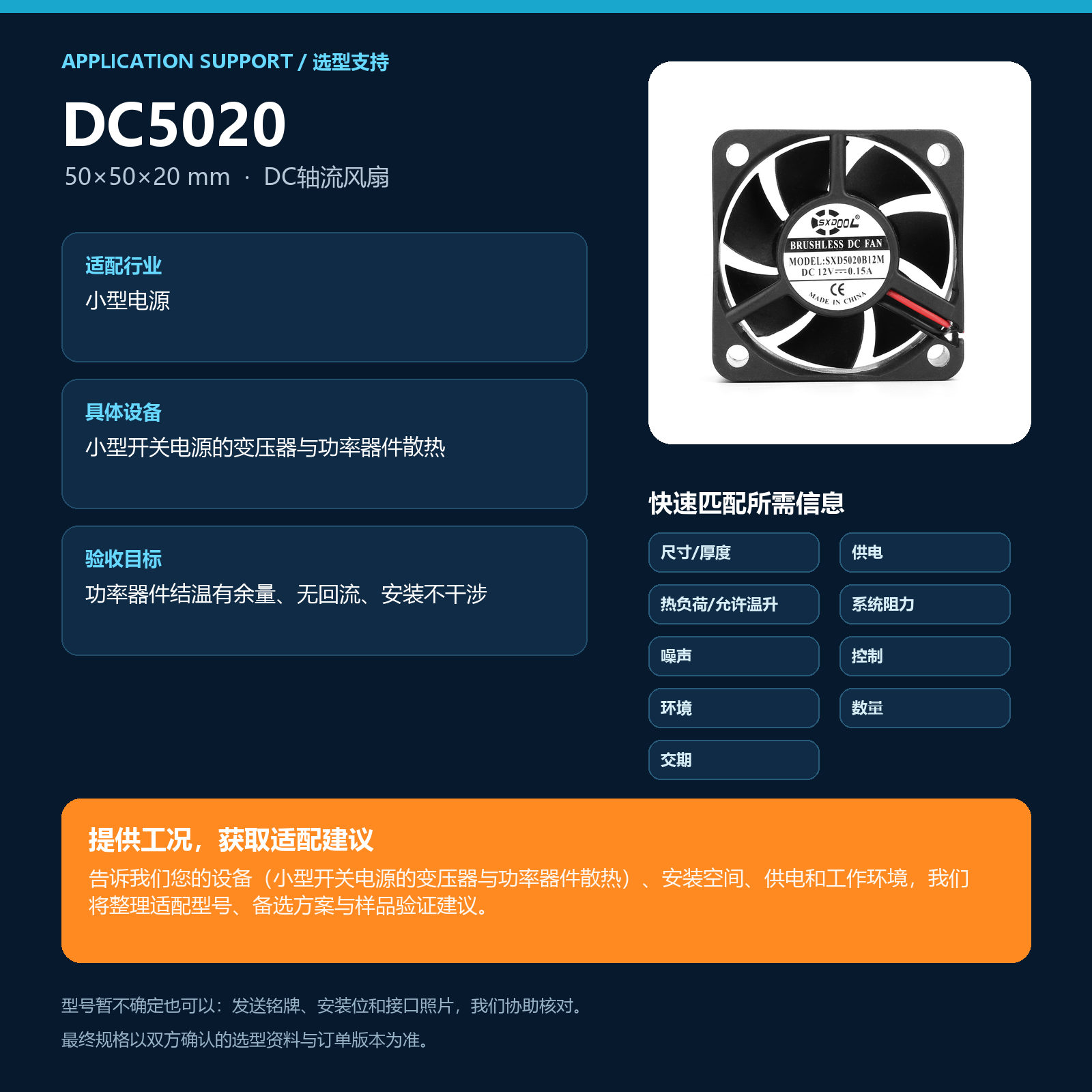

照片展示SXD5020B12M样件，铭牌为DC 12V、0.15A，与画册M档12V电流相符；这不等于完整性能与供货配置已经对应确认。5V和24V需分别确认，不能把12V样件当作宽电压产品。
不仅要装得下，还要留出进风与绝缘空间

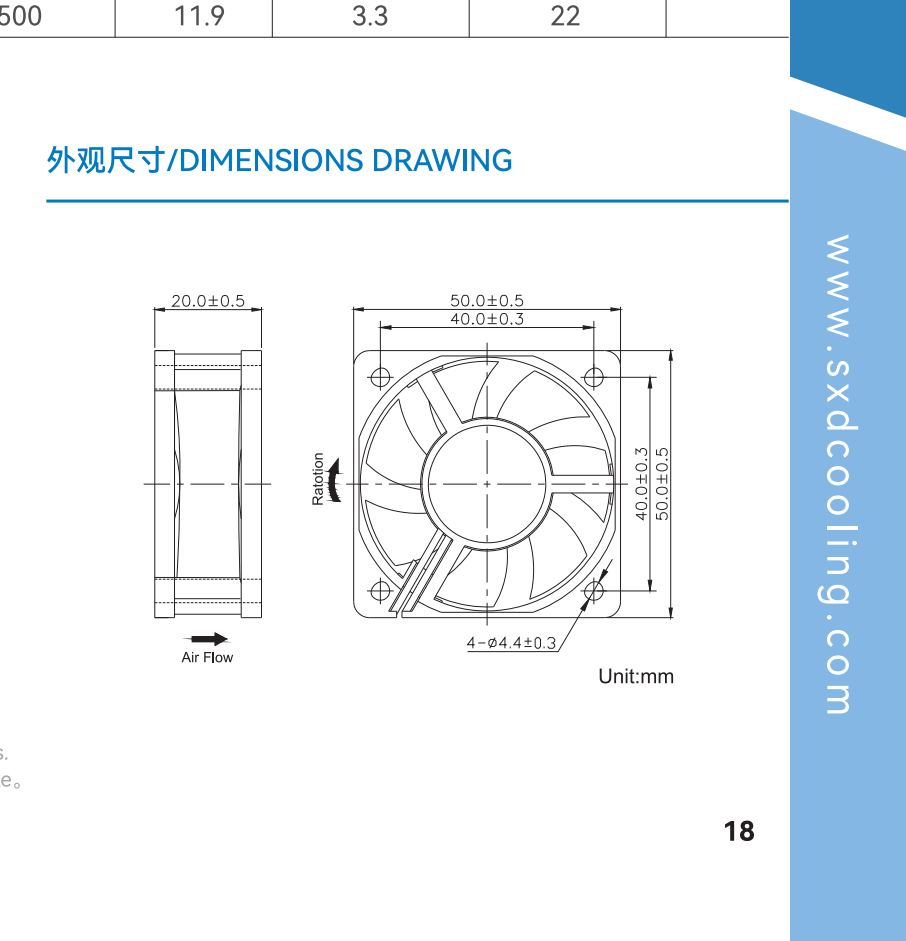

画册尺寸图：外框50.0±0.5mm，厚度20.0±0.5mm，横纵孔距40.0±0.3mm，安装孔4-Ø4.4±0.3mm。电源结构还需核对螺钉、插头与线束空间；风扇和金属紧固件不能侵入设备所需绝缘间距。
画册参数，用于比较档位

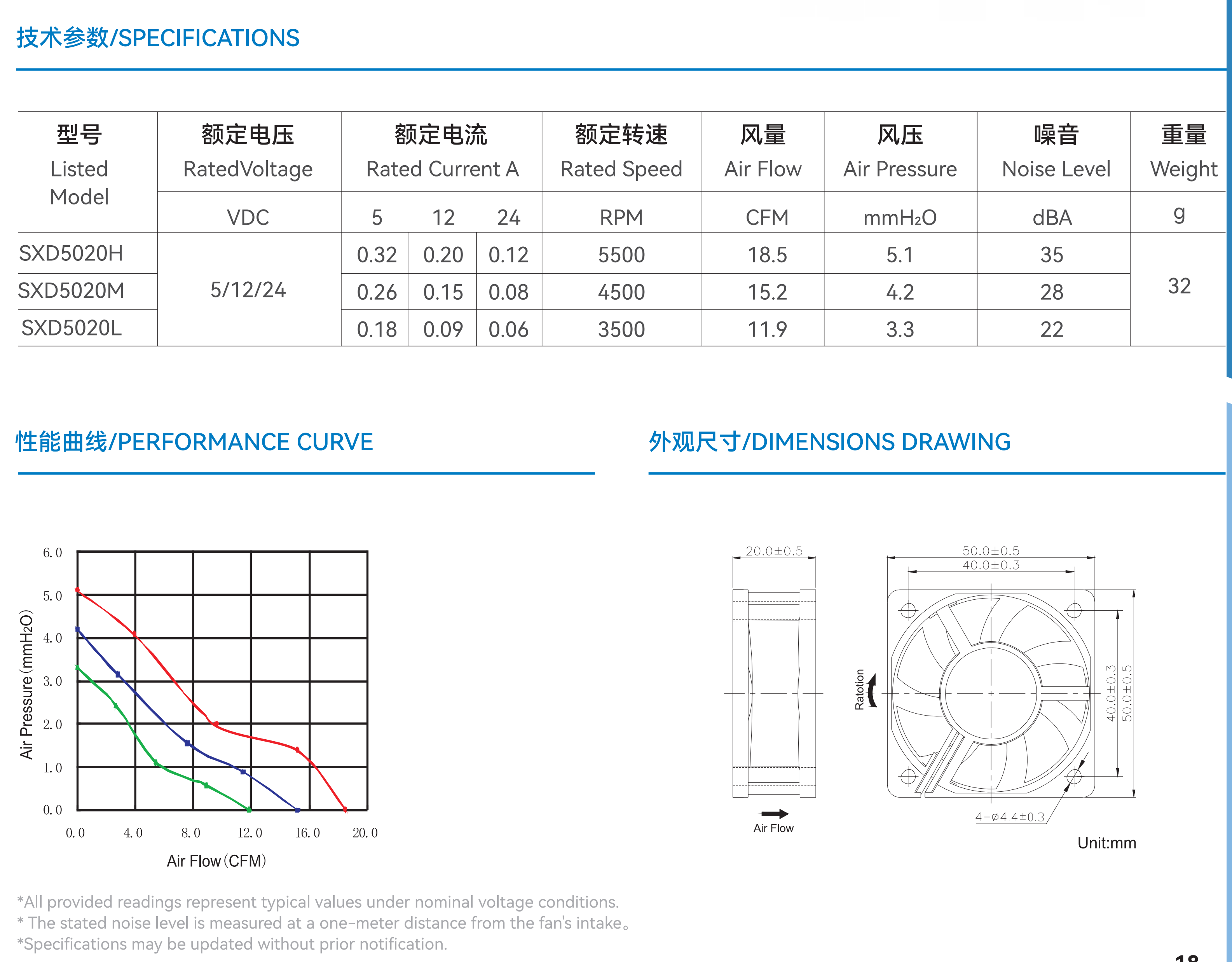

来源为盛煊达画册PDF第10页右侧、印刷页18。下表是额定电压下的系列典型值，不替代具体供货料号的规格书。
| 画册型号 | 电流A 5V / 12V / 24V |
RPM | CFM | mmH₂O | dBA | g |
|---|---|---|---|---|---|---|
| SXD5020H | 0.32 / 0.20 / 0.12 | 5500 | 18.5 | 5.1 | 35 | 32 |
| SXD5020M | 0.26 / 0.15 / 0.08 | 4500 | 15.2 | 4.2 | 28 | 32 |
| SXD5020L | 0.18 / 0.09 / 0.06 | 3500 | 11.9 | 3.3 | 22 | 32 |
画册噪声测量位置为距进风口1m。风量与风压分别是不同端点，不能在同一工作点同时达到。通用栏列有塑料框叶、含油及滚珠轴承选项；页眉图标不等于每个版本都配置PWM、FG、RD或自动重启。

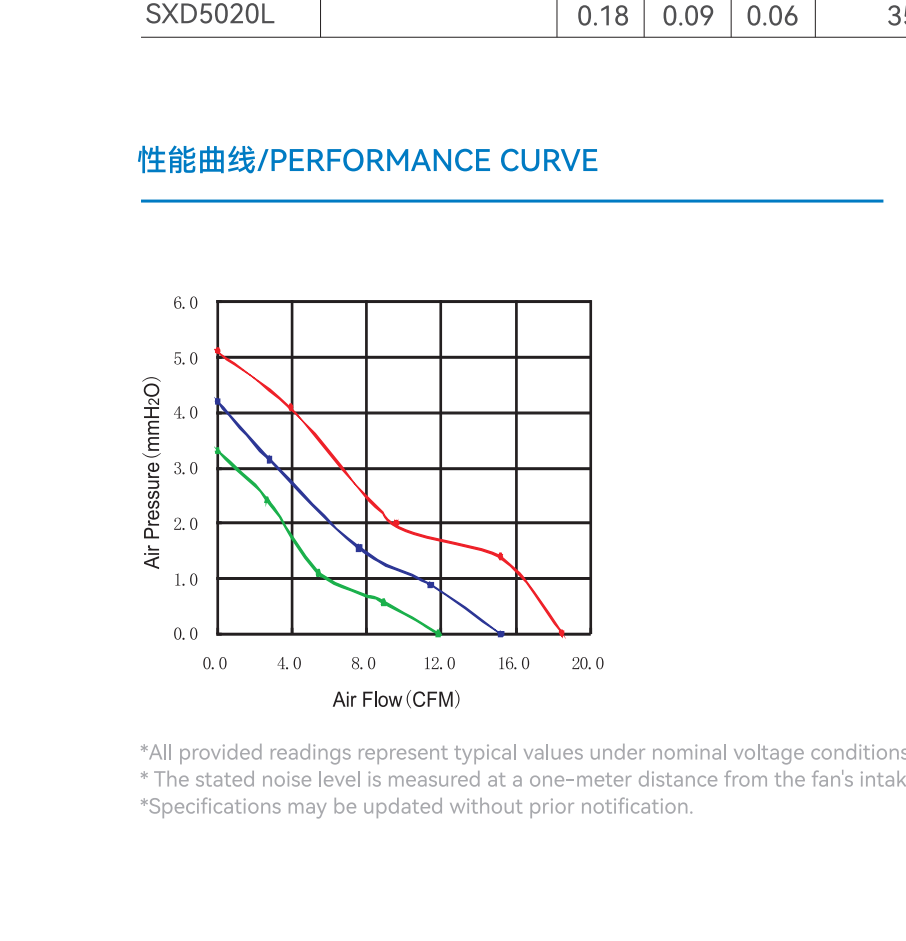

曲线未提供明确的颜色与完整料号对应说明，选型时请索取所选版本的P-Q曲线。小开孔、散热片与线束都会增加阻力，装机风量需按实际工作点评估。
主选、备选与不适用边界
主选成立条件：DC5020先作为候选。只有具体版本资料与满载样机测试支持热点温度余量、无明显热风回流、安装及绝缘不干涉，才确定为主选。
备选：低档位温升不足时比较同尺寸其他档位；系统阻力较大或出风需要转向时，比较更高静压轴流或离心结构，并重新核对安装、电源与噪声。
不适用：20mm厚度和进出风间隙无法满足；供电或插头不匹配；绝缘间距不足；需要防护、寿命、认证或控制功能却缺少该版本证据。不能仅因50mm外形相同就直接替换。
待确认：完整料号、供电与启动电流、风向、P-Q工作点、轴承、线长与接口、环境条件、样品验证方法及商务配置。
小型电源选型常见问题
1. DC5020的安装尺寸是多少？
画册外框50.0±0.5mm、厚度20.0±0.5mm、孔距40.0±0.3mm、孔径4.4±0.3mm。还需预留线束、螺钉和进出风间隙，以具体版本图纸为准。
2. 能给LED电源或嵌入式电源散热吗？
可作为候选，重点检查变压器和功率器件附近是否形成有效气流。需用设备实际负载验证温升、回流和绝缘空间，不能视为已适配某一款电源。
3. 可以直接按18.5 CFM选型吗？
不建议。18.5 CFM是H档自由风量端点，带散热片和开孔阻力后的流量更低，应结合具体版本P-Q曲线与系统阻力验证。
4. 22 dBA是否就是整机噪声？
不是。它是画册L档的典型值，测量距离为进风口1m。小孔气流、机壳振动和安装方式都可能改变整机噪声，应在相同负载和距离下对比。
5. 是否支持PWM或测速？
不能从系列名称、照片或画册页眉图标直接确认。请提供接口、电平与调速要求，并取得对应完整料号的接线和控制资料。
6. 电源连续运行，可靠性怎样验证？
按风扇实际位置的温湿度、运行周期、轴承和粉尘条件核对版本资料，并做满载温升、启动及异常恢复测试。没有对应测试条件，不承诺具体寿命。
7. 原风扇是12V 5020，能直接替换吗？
还要比较孔距、风向、启动电流、插头脚位、控制及装机工作点。图示样件12V 0.15A与画册M档电流一致，但不能据此跳过完整料号和样品验证。
8. 批量采购应确认哪些资料？
确认完整料号、规格书、尺寸图、P-Q、噪声条件、接线、轴承及环境范围，并约定样品与检验标准。价格、库存和交期以正式报价为准。
9. 线长和插头能否按电源结构调整？
可提交线长、端子、脚位与布线路径供评估，需核对绝缘、装配与测试要求。可供配置、费用和交期需另行确认。
10. 风扇已转，功率器件仍热怎么办？
先检查风路是否绕过热点、出风是否回流、线束是否挡风，再比较同尺寸档位。若工作点仍不足，评估更高静压或定向送风结构，而不是只提高转速。
告诉我们哪里热，帮您缩小选型范围
先发设备内部、安装位和旧风扇照片，再说明尺寸与厚度、供电、热负荷及允许温升、风路阻力、噪声目标、控制要求、环境、数量与期望交期。不清楚的数据可以逐项补齐。
我们结合具体版本资料整理候选、备选与样品验证建议，帮助您在温升、安装和噪声之间做判断。
咨询选型与样品
应用图列出的行业与验收目标属于选型方向，不是适配或效果保证。只有具体版本及样机结果支持目标，才确定主选。
来源：盛煊达产品画册PDF第10页右侧（印刷页18）；SXD5020B12M实拍照片。最终以双方确认的完整料号、规格书、图纸与样品为准。
