DC5010 名义50×50×10mm直流轴流风扇｜存储与外设散热
SXDOOL · DC5010 直流轴流风扇
为持续读写散热，兼顾薄型空间与整机噪声
高速接口芯片和SSD阵列把热量集中在薄型外壳内，持续读写时既要控制温升，也要避免风罩、散热片和狭窄开孔把实际风量压低。DC5010可作为50×50级薄型散热候选；确定版本前，请先说明设备、安装位、供电电压、温升与噪声问题，再结合实际风道做样品验证。
先把这五件事说清楚，选型会更快
设备与热点
是SSD硬盘盒、NAS附件还是工业接口盒？需要带走的是SSD阵列热量，还是高速接口芯片的局部热量？
安装位置
提供可用长宽厚、孔距、进出风开口，以及散热片、滤网、风罩和线束的相对位置。
供电电压
5V、12V、24V对应不同版本，不是同一只风扇的宽电压范围；还需核对启动电流和接口余量。
温升问题
说明持续读写或峰值负载、环境温度、当前热点温度，以及希望控制到的温度或允许温升。
噪声与共振
说明使用距离、整机噪声目标和现有异响。桌面或近人设备还要检查机壳、网罩和硬盘架是否放大振动。
图片样件与画册参数请分开看

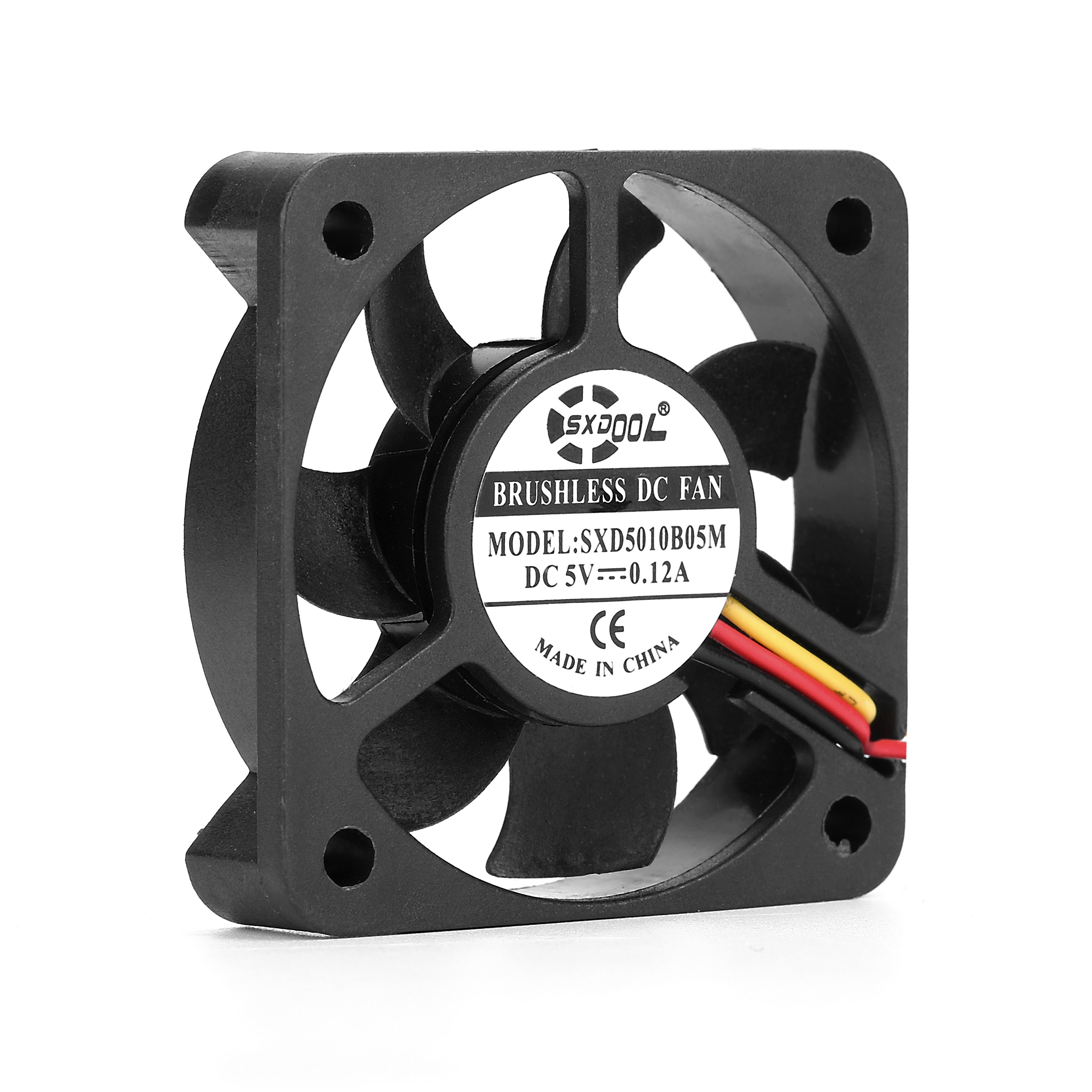

图片为5V 0.12A样件；表格为画册系列典型值，实际供货料号/电流另行确认。图中铭牌为SXD5010B05M、DC 5V、0.12A；画册SXD5010M的5V电流为0.20A，两者不能合并，也不能把画册M档的转速、风量、风压或噪声直接当成该样件性能。
薄型外壳请按图纸厚度预留空间
5010系列名义规格50×50×10mm；安装空间按图纸11.0±0.5mm厚度核对。画册系列标题与同页尺寸图存在这一差异，项目结构设计、替换旧风扇和开模前都应以双方确认的具体版本图纸与实物装配结果为准。
从外观、铭牌到线材，逐项确认实际样件

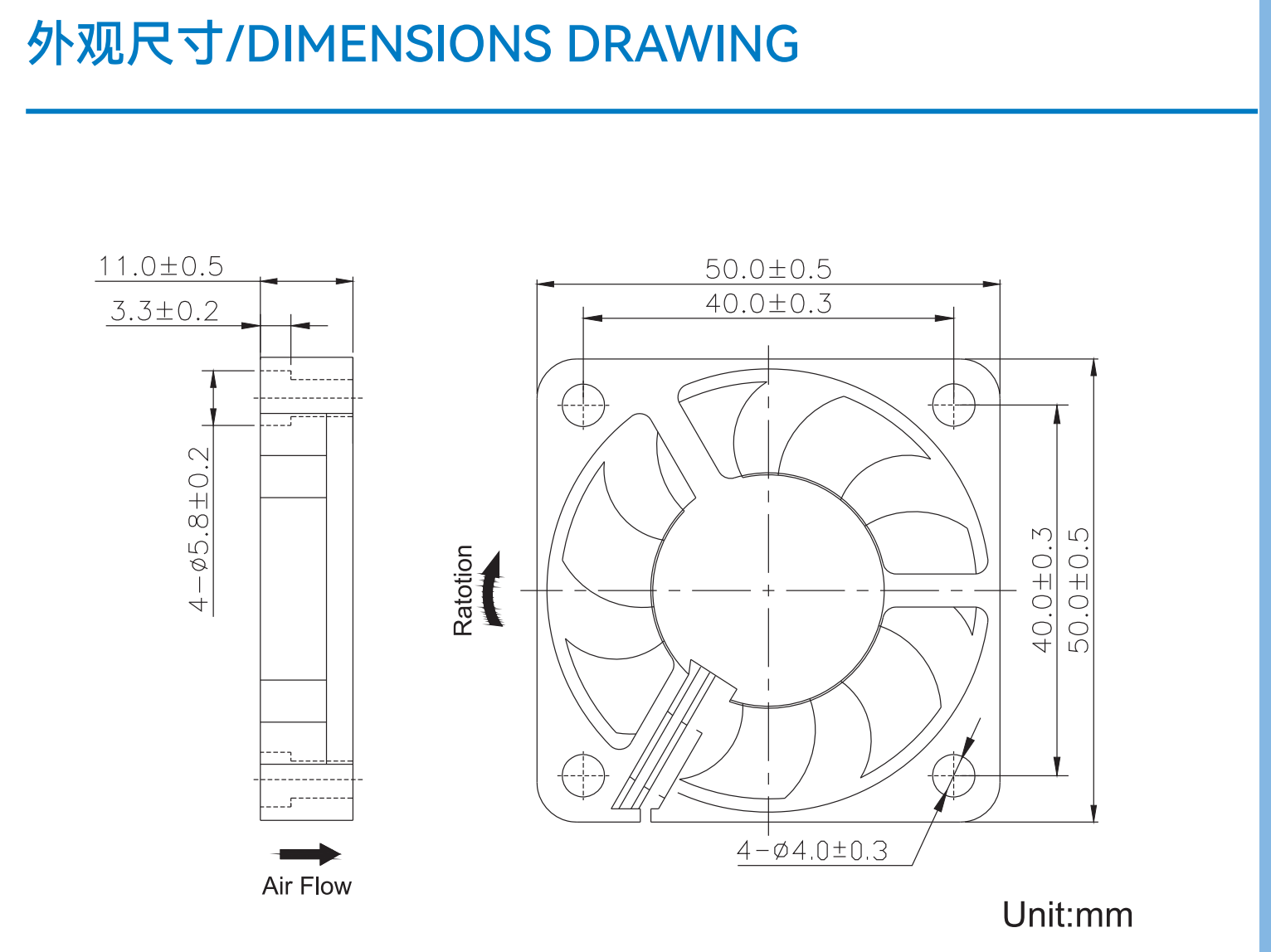

50×50安装位，还要核对11 mm级厚度和40 mm孔距
同一外形级别内，机壳内壁、PCB器件、SSD散热片、滤网和线束都可能占用进出风空间。画册尺寸图标注外框50.0±0.5 mm、横纵安装中心距40.0±0.3 mm、4-Ø4.0±0.3 mm安装孔和11.0±0.5 mm总体厚度；不要只按“5010”名称预留10 mm。
画册系列参数：比较H / M / L档位，不替代完整料号确认

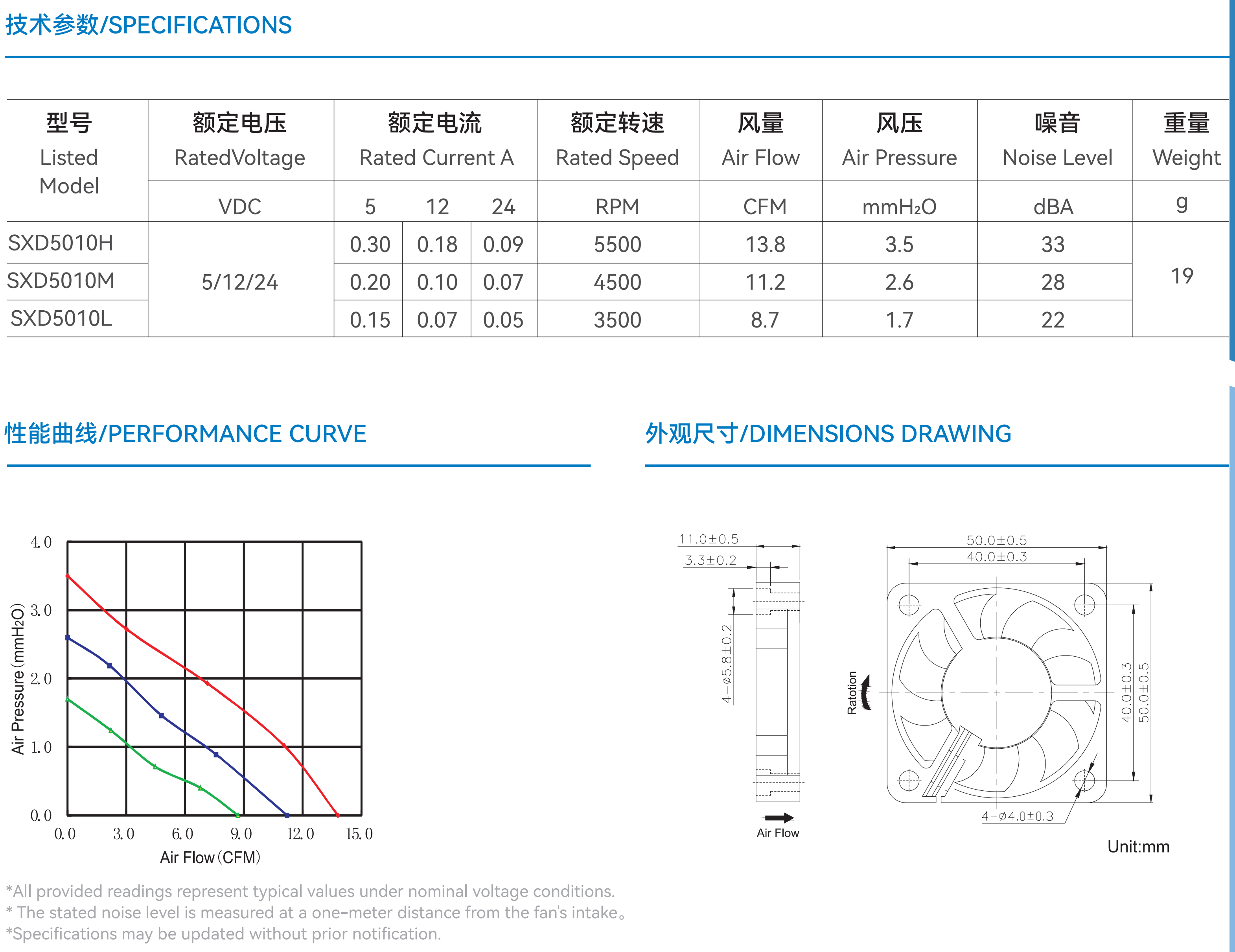

以下来自盛煊达产品画册PDF第9页右侧（印刷页16），为额定电压条件下的系列典型值。5V、12V和24V是分别订购的电压版本；表中数值不自动适用于图片中的SXD5010B05M样件。
| 画册型号 | 额定电流 A 5V / 12V / 24V |
额定转速 RPM |
风量 CFM |
风压 mmH₂O |
噪声 dBA |
重量 g |
|---|---|---|---|---|---|---|
| SXD5010H | 0.30 / 0.18 / 0.09 | 5500 | 13.8 | 3.5 | 33 | 19 |
| SXD5010M | 0.20 / 0.10 / 0.07 | 4500 | 11.2 | 2.6 | 28 | 19 |
| SXD5010L | 0.15 / 0.07 / 0.05 | 3500 | 8.7 | 1.7 | 22 | 19 |
画册说明：数值为名义电压条件下的典型值，噪声在距进风口1 m处测量。风量是近零静压端点，风压是近零风量端点，两者不能在同一工作点同时达到。画册通用栏列出塑料框叶UL94V-0以及含油轴承、滚珠轴承选项，但材料、轴承和环境条件仍需对应完整供货料号确认。
自由风量够大，装进薄壳后为什么仍会过热？
SSD散热片间隙、冲孔网、滤网、风罩、小出口和急转弯都会增加系统阻力。实际工作点由风扇P-Q曲线与系统阻力曲线的交点决定，不能把13.8、11.2或8.7 CFM直接当成装机风量。
如果还不知道风道阻力，可先提供内部照片、开孔尺寸、散热片结构和当前温升。先比较候选样品在持续读写与实际环境中的温度、噪声和共振，再决定档位；只按自由风量定型，容易在装机后失准。
候选、备选与不适用边界
主候选：同尺寸档位对照
在安装尺寸、电压和接口已匹配时，可把DC5010 H/M/L中的一个或两个档位作为对照样。噪声敏感且风道较开放，可从较低档位比较；热点集中或阻力较高，则应把更高风压方向纳入测试。理由必须来自实际工作点和温升结果，而不是仅看自由风量。
备选：结构或厚度调整
若薄型风扇在密集散热片、细长风道或小出口下余量不足，可比较更厚或更高静压的轴流方案；若需要集中送风，也可评估离心或涡轮结构。备选会改变安装、电源和噪声表现，需要重新验证，不能直接等效替换。
暂不适用：条件尚未闭合
实际空间容不下图纸11.0±0.5 mm厚度；供电、插头或线序不明；需要已验证的PWM、FG、报警、防护、寿命或认证资料却没有对应版本文件；或样机测试仍出现过热、明显共振及启动异常。此时先补资料或换方案，不直接下结论。
待确认：完整供货料号、5/12/24V版本及额定和启动电流、尺寸图、P-Q曲线、轴承、线长与插头、红黑黄三线的线序和第三线定义、控制功能、运行环境及样品测试标准。图片、画册和订单版本需逐项对应。
询样时提供这些信息，更容易匹配到可验证的版本
无论您负责硬件、热设计、结构、电气还是采购供应链，都可以先从已知条件开始。建议说明：
- 行业与角色：存储设备、外设或工业接口产品，以及您关注的是热设计、结构电气、研发采购还是供应交付。
- 设备与安装位：具体设备、冷却部位、可用长宽厚、孔距、进出风方向及旧件照片。
- 供电条件：5V、12V或24V，电压波动、接口能力和可接受的启动电流。
- 热负荷：持续读写或峰值功耗、环境温度、当前温度、允许温升或目标温度。
- 系统阻力：滤网、散热片、风罩、开孔率、风路长度、转弯和热风回流情况；暂时未知可提供内部照片。
- 噪声目标：测量距离、整机允许噪声、当前风声或共振问题。
- 控制与接线：两线或三线要求、是否需要调速/测速/报警、线长、插头、极性和脚位。
- 运行环境：工作温湿度、运行周期、安装方向、振动、粉尘及维护条件。
- 数量与交付：样品数量、验证阶段、预计批量和希望交期；可供配置、MOQ、价格和交期以正式确认或报价为准。
DC5010存储与外设散热选型常见问题
1. DC5010的规格到底是50×50×10 mm还是11.0±0.5 mm厚？
5010系列名义规格为50×50×10 mm，但画册同页尺寸图标注总体厚度11.0±0.5 mm，外框50.0±0.5 mm、孔距40.0±0.3 mm。结构预留和替换设计请按具体供货版本图纸核对11.0±0.5 mm，并用实物试装，不把系列名称中的“10”直接当成最终总体厚度。
2. 能用于SSD硬盘盒、NAS附件和工业接口盒吗？
可以作为这些薄型电子设备的散热候选，尤其适合评估SSD阵列或高速接口芯片附近的局部换气。但是否合适取决于安装空间、电压、风路阻力、热负荷和整机噪声；应在持续读写或项目定义的负载下验证温升、结构兼容和共振，不能理解为已经适配某一款设备。
3. 有滤网、散热片或风罩时，可以直接按13.8 CFM选吗？
不建议。13.8 CFM是画册H档的自由风量端点，不是带阻力后的装机风量；3.5 mmH₂O静压端点也不能与13.8 CFM同时达到。应结合完整料号的P-Q曲线和系统阻力判断工作点，再用样机测温。阻力未知时先提供内部结构和开孔信息，不仅凭自由风量定型。
4. 画册22 dBA或28 dBA，装进桌面设备也会这么安静吗？
不一定。画册噪声是在额定电压下、距进风口1 m测得的系列典型值，整机中的网罩啸叫、狭缝气流、机壳和硬盘架共振、安装软硬程度及使用距离都会改变结果。建议在相同负载和测量位置下比较温升与整机噪声，并检查是否有明显共振。
5. 红黑黄三线是否默认支持PWM或FG测速？
不能由线色或画册页眉图标直接判断。照片只确认红、黑、黄三线和白色三位插头；线序、黄色第三线的定义、插头规格及控制方式均需按完整供货料号确认。需要PWM、FG、报警或自动重启时，请明确主板接口、电平、频率和启动条件，并取得对应版本资料。
6. 连续读写运行时，怎样评估风扇可靠性？
先说明连续和峰值负载、风扇位置的实际温湿度、运行周期、安装方向、粉尘和维护条件，再确认具体版本的轴承、工作范围、寿命定义与测试条件。画册列出含油和滚珠轴承选项，但不能据此默认每个料号的轴承或寿命。项目中还应进行长时间温升、启动和异常恢复测试。
7. 旧风扇也是5V 5010，可以直接替换吗？
还需比较实际厚度、孔距、风向、额定及启动电流、插头和脚位、控制方式、P-Q工作点与整机噪声。图示SXD5010B05M为5V 0.12A，而画册SXD5010M的5V电流是0.20A，不能因为名称都含“M”就视为同一性能版本。完成电气核对和装机对照后再确定替换。
8. 批量配套时，应要求供应商提供哪些资料？
建议让完整料号、样品、规格书或承认书、尺寸与风向图、额定和启动电流、对应P-Q曲线、噪声条件、轴承、接线定义及环境范围逐项对应。再约定样品确认、检验项目和版本变更沟通方式。价格、MOQ、库存和交期应按最终配置正式确认。
9. 可以定制线长、插头、轴承或控制功能吗？
可以把目标线长、插头、脚位、轴承、转速、控制、标识或包装需求一起提交评估，但这些不是图示样件默认配置。可行性、测试要求、样品、费用、MOQ和交期需逐项确认；涉及PWM、FG、报警、防护、寿命或认证时，要取得对应供货版本的资料。
10. 温度仍偏高或出现共振，应该换H档还是换风扇结构？
先检查风是否经过热点、进出风是否短路、滤网和散热片是否形成高阻力，以及安装件是否放大振动。保持安装、负载和测量条件一致，再比较同尺寸档位。若薄型轴流余量仍不足，可测试更厚或更高静压轴流；需要小出口定向送风时再评估离心或涡轮方案。只有温升、噪声、启动和结构结果支持，才确定主选。
不知道滤网、散热片和风道阻力，也可以先从设备问题开始
告诉我们装在哪里、用什么电压、哪里热、噪声卡在哪里
可发送设备内部、安装位、旧风扇铭牌和插头照片，并说明持续读写时的温度、环境、风路和噪声表现。我们再结合具体版本资料，整理同尺寸候选、备选结构与需要验证的项目。
目标不是只追求更大的自由风量，而是在您的薄型结构中同时核对温升、安装兼容、启动、整机噪声和共振。暂时缺少的数据可以逐项补齐。
带上设备条件，咨询选型与样品
资料来源：盛煊达产品画册PDF第9页右侧（印刷页16）的DC5010系列标题、尺寸图、H/M/L参数和P-Q曲线；SXD5010B05M样件的外观、铭牌与线材实拍。图片样件与画册系列数据分别说明。最终以双方确认的完整料号、规格书或承认书、图纸及样品为准。
-
品牌SXDOOL风扇
-
尺寸50mm
-
额定电压5V；12V ；24V
-
风叶材质塑料
